Шаровой кран: что это такое, преимущества и недостатки изделия виды

Из этой статьи вы узнаете, что такое кран шаровой или, как его чаще называют специалисты на «жаргоне», шаровый, каких разновидностей он бывает, и как следует выбирать изделие среди множества предлагаемых сегодня на рынке. Шаровый кран – элемент запорной арматуры, так называется вид трубопроводной арматуры шарообразной формы, который используется в качестве запорного элемента, клапана.

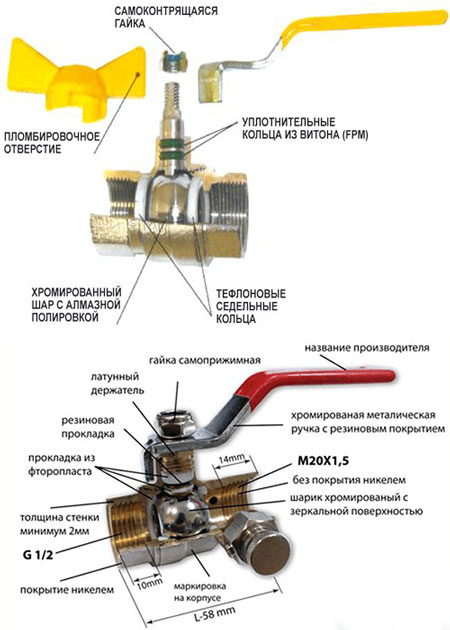

Изделие соединяется с рукояткой и предназначено для того, чтобы перекрывать поток жидкости или газа в трубопроводе. Шар вращается вокруг собственной оси вслед за поворотом рукоятки, расположенной относительно потока перпендикулярно, и шаровой кран открывается или закрывается.

Преимущества и недостатки изделий

Кран шаровый обладает следующими преимуществами:

• легкий вес;
• небольшая строительная длина;
• невысокое гидравлическое сопротивление рабочего вещества;
• возможность монтажа в любом положении в пространстве;
• превосходное соотношение стоимости и качества;
• высококлассная герметичность;

К недостаткам изделий относятся:

• высокая величина крутящего момента, необходимого для поворота рукоятки;
• появление гидравлических ударов в водопроводе, когда быстро открывается кран;
• необходимость открывать-закрывать кран регулярного (минимум раз в неделю), чтобы шар не «залип»;
• плохая применимость наиболее распространенных изделий с фторопластовым уплотнением при рабочей температуре свыше 150С.

В зависимости от того, из какого материала выполняется корпус, шаровые краны бывают латунные или бронзовые. В сантехнике чаще встречаются  первые.

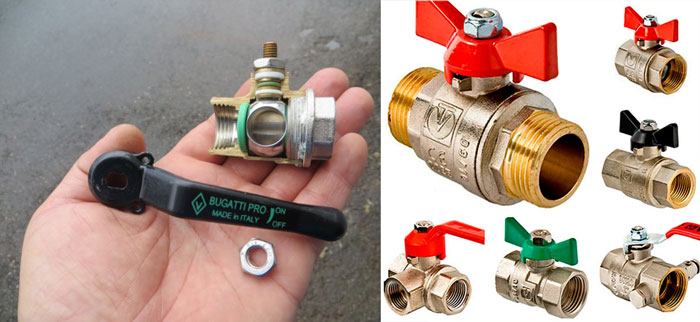

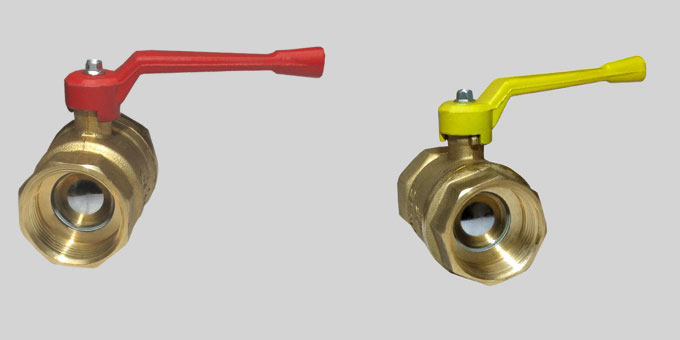

Краны шаровые латунные – особенности

Преимущества:

• широкий выбор моделей разных производителей;
• доступная стоимость;
• высокая скорость поставки;
• эксплуатационные качества, оптимальные для воды и газа;
• стойкость к механическим воздействиям.

Недостатки:

• небольшой выбор диаметров шаровых кранов – выпускаются, как правило, с Ду 8-100мм;
• нестабильная работа, если рабочая температура превышает 200С;
• невозможность стабильно использовать кран в трубопроводах с нефтепродуктами;
• отсутствие приварной модели.

Краны шаровые стальные – особенности

Эти краны изготавливают из углеродистой стали (с маркировкой 20 или 25), которые широко применяются в ЖКХ и промышленности.

Преимущества:

• низкая стоимость;
• широкий выбор моделей разных производителей;
• высокая скорость поставки;
• эксплуатационные качества, оптимальные для воды и газа;
• широкий ассортимент стойкость к механическим воздействиям.

Недостатки стальных кранов:

• возможны сложности при продолжительном использовании в водопроводах холодного водоснабжения;
• невозможность использовать изделия на слабоагрессивных средах;
• нестабильность при рабочей температуре ниже -40 град С;

Изделия из легированной стали (кран хладостойкий)

Такие краны выпускают из легированной стали (как правило, марки 09Г2С) и используют при температурах ниже -60С. По остальным характеристикам изделия идентичны стальным.

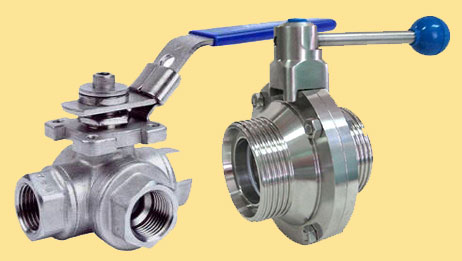

Кран шаровой нержавеющий

Изделие изготавливается из нержавеющей стали (марки 12Х18Н10Т и подобных) и широко используется в промышленности.

Ключевые преимущества:

• широкий диапазон рабочих сред;
• применимость при температуре ниже -60С.

Недостатки:

• высокая стоимость;
• ограниченный выбор моделей – в продаже преимущественно с Ду 8-300 мм;
• длительная поставка большей части изделий.

Чугунный кран

Шаровый кран из чугуна стоит дороже, поскольку стальной выпускается массово. Вот почему большинство производителей отказались изготавливать чугунные изделия, и с 2010 года в нашей стране чугунные краны выпускает единственный производитель.

С 80-х также осталось много неликвидов. Поскольку преимущества у чугунных кранов перед стальными отсутствуют, лучше менять изделия из чугуна на стальные аналоги.

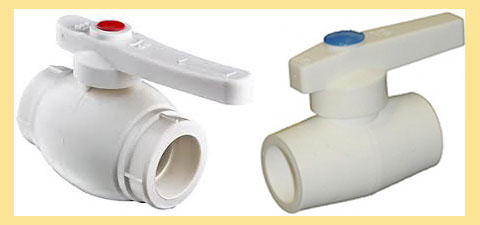

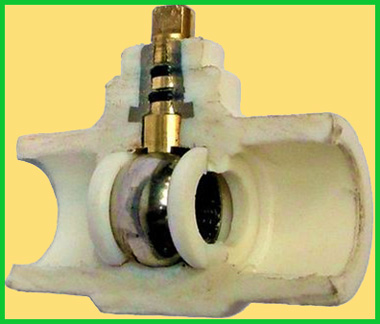

Кран полипропиленовый

Пластиковые изделия выпускаются, как правило, из полипропилена и устанавливаются на пластиковых трубах.

Ключевые преимущества полипропиленовых кранов:

• долговечность – изделия долго служат подобно латунным; доступная стоимость;
• легкий вес.

Ключевой недостаток изделий – возможность установки лишь на пластиковые трубы.

Классификации кранов

По способу соединения

В зависимости от типа соединения шарообразные клапаны делят на:

1. Муфтовые шаровые краны – с резьбовым соединением, широко используются в ЖКХ и промышленности, изготавливаются с Ду8 по Ду100 из латуни, стали, в том числе нержавеющей. Преимущества изделий: легкость, небольшая строительная длина, доступная стоимость. Недостатки – ограниченный выбор диаметров, трудоемкость обслуживания и ремонта (изделие может забиться окалиной).

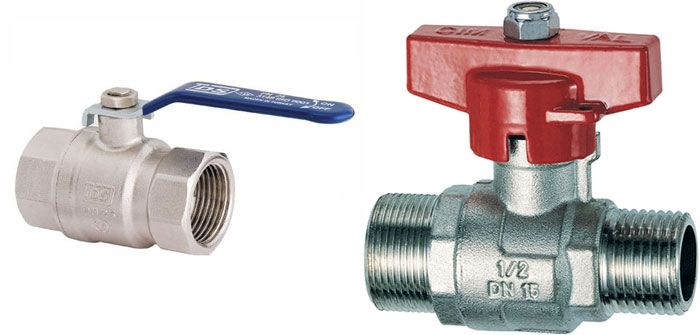

В зависимости от вида резьбы муфтовый кран шаровой бывает следующих модификаций:

• вн-вн – на обеих сторонах резьба внутри;
• нар-нар – на обеих сторонах резьба снаружи (кран называют цапковым);
• вн-нар – на разных сторонах разная резьба – внутренняя и внешняя соответственно;
• с «американкой» — одна сторона изделия с внутренней резьбой, вторая – с накидной гайкой;
• штуцерный — подвид крана с внешней резьбой, на каждую резьбу которого накручиваются штуцера.

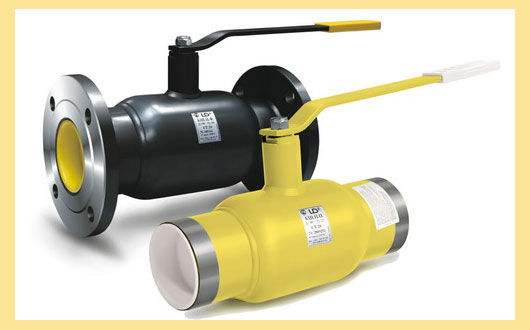

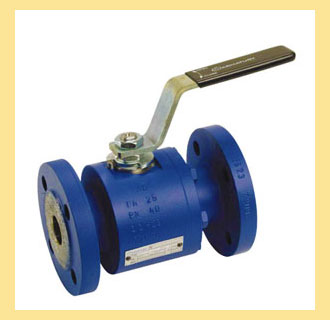

2. Фланцевые шаровые краны– соединяются с обратными фланцами, изготавливаются с Ду15-800 из чугуна, нержавейки и стали. Преимущества изделий: удобство установки и обслуживания, пригодность для любого рабочего давления. Недостатки – большие вес и величина, возможность ослабления фланцевого шарового крана по мере эксплуатации затяжки болтов, из-за чего может нарушиться герметичность.

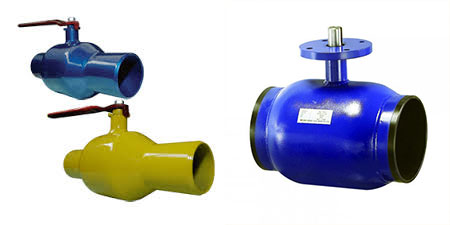

3. Шаровые краны под приварку. Так называются изделия с концами для приваривания. Они изготавливаются с Ду10-800 из стали и нержавейки. Ключевые преимущества изделий: абсолютная и надежная герметичность получаемого соединения, легкий вес, если сравнивать с фланцевыми моделями, небольшая строительная длина. У таких кранов лишь два недостатка: невозможность обслуживания и трудоемкость замены, снятия.

По виду прохода

В зависимости от типа прохода шаровые клапаны делят на два вида:

• полнопроходные — изделия с заявленным производителем диаметром условного прохода, совпадающим по величине с действительным проходом в шаре. Так, у модели Ду100 и диаметр крана, и реальный проход в нем составляют 100мм.
• стандартнопроходные — изделия с заявленным производителем диаметром условного прохода, большим, чем реальный проход в шаре. У модели Ду100 величина диаметра условного прохода больше на 20 мм и составляет 100мм, тогда как в действительности проход в шаре 80мм. Преимущество стандартнопроходных изделий – цена шарового крана. Она ниже в сравнении с полнопроходными моделями.

Почему так популярна стандартнопроходная модификация? Ведь свыше 90% используемых шаровых кранов именно такие.

Причина – в конструкции крана. Благодаря ей удается получить небольшое гидравлическое сопротивление жидкости при протекании через шар.

Стандартнопроходной кран иногда пропускает среду больше той, которая пропускается аналогичными по величине вентилями и задвижками. А поскольку шаровые краны в активном ходу с 2000 года, ими легко заменить подобную арматуру, не расходуя рабочую среду и не теряя давление в трубопроводе.

Обратите внимание! Если в счете на кран или в накладной на изделие не указано, что это полнопроходной шаровый кран, значит, он стандарнопроходной.

По виду корпуса

В зависимости от того, какой корпус у шарового изделия, бывает:

• Кран цельносварной — не разбирается, выпускается из углеродистой или легированной стали, а также из нержавейки. Благодаря сварному корпусу у изделия ниже стоимость по отношению к разборным моделям. С учетом эксплуатационного ресурса величиной в 20 лет обязательное использование разборного изделия требуется достаточно редко.
• Кран разборный — допускается разбирать, его можно обслуживать. Но для качественной разборки нужно специализированное оборудование. В противном случае высока вероятность потери герметичности.

Шаровые краны по виду уплотнения

Порядка 99% выпускаемых шаровых кранов – с фторопластовым уплотнением. Исключение составляют изделия высокотемпературных модификаций, в которых уплотнение типа металл по металлу.

Фторопласт – другое название тефлона.Это устойчивый к температуре полимер, обеспечивающий стабильное функционирование на воде – как холодной, так и горячей, на пару (до 150С), на углеводородных составах и технических маслах – природном газе, нефтерподуктах. Часто газовые шаровые краны с таким уплотнением. Рабочая температура находится в диапазоне от -10С..+150С, предельно допустимая величина -40С и +200С.

Уплотнение типа металл по металлу выполняется так, что крановый корпус и шар соприкасаются непосредственно, без мягких уплотнений. Ключевое преимущество в таком случае – стойкость к высоким температурам, а недостатком является то, что обеспечить герметичность класса А очень сложно.

Классификация по назначению

Наибольшее распространение получили шаровые краны следующих видов:

• Регулирующий — двухходовое изделие, конструкция которого дает возможность регулировать поток жидкости.
• Для подземной установки — двухходовое изделие с удлиненным штоком, используется для монтажа в подземных коммуникациях, допускает открытие-закрытие крана через установленный на улице ковер.
• Трехходовой кран — изделие для смешения и распределения жидкости – соответственно Т-порт и L-порт. Находит широкое применение в монтаже манометров и индикаторов давления, используется в технологически сложных процессах.
• Для подсоединения температурного датчика — двухходовое изделие, широко используемое при установке теплосчетчиков в квартирах.
• Запорный — двухходовое изделие, предназначенное для полного перекрывания потока.

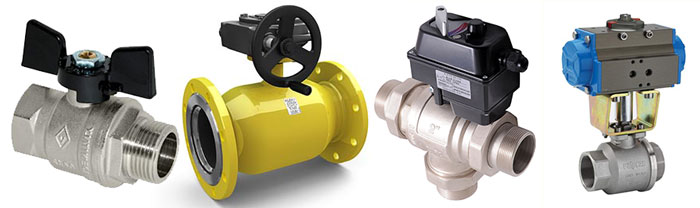

Классификация по виду управления

• Ручной — наиболее часто встречающийся шаровый кран, оснащается ручкой, так называемой «бабочкой».
• С электроприводом — изделия для дистанционного контроля за технологическими процессами, которые также используются для аварийного перекрытия трубопровода.
• С пневмоприводом — изделия с пневматическими приводами, позволяют дистанционно управлять технологическими процессами, используются для аварийного перекрытия трубопровода на участках, признанных взрывоопасными, не допускающих монтаж электропривода.
• С редуктором — изделия с механическим редуктором, который необходимо монтировать на всех кранах более 30 см в диаметре и на кранах меньшей величины, которые должны плавно открываться.

По каким параметрам выбирать шаровой кран

Не зная марки установленного на объекте шара, при необходимости заменить обратный клапан можно подобрать аналог по следующим критериям.

• Диаметр шарового крана (ду)– как правило, равен диаметру трубопровода. Типовые величины в миллиметрах (дюймах): 6, 8, 10 (3/8), 15 (½), 20 (¾ д), 25 (1), 32 (1 ¼), 40 (1 ½), 50 (2), 65 (2 ½), 80 (3), 100 (4), 125, 150, 200, 250, 300, 350, 400, 450, 500, 600, 700, 800мм.
• Условное давление. Типовые величины в кгс/см2: 10, 16, 25, 40, 63, 100, 60. Выбирая изделие по этому параметру, помните: для стабильной и длительной работы рабочее давление должно быть меньше номинального вдвое. Если в трубопроводе давление 12 кгс/см2, следует устанавливать кран на 25кгс/см2. Изделие на 16 кгс/см2, скорее всего, выйдет из строя за несколько месяцев.
• Материал корпуса.
• Вид соединения.
• Конструктивные особенности.
• Тип уплотнения в затворе.
• Производитель. Рынок наводнили недолговечные кустарные изделия из Китая, подходящие по всем критериям, но доставляющие при эксплуатации множество проблем. Изделия европейских и американских производителей предлагают кран шаровой по ценам в 3-5 выше тех, по которым продаются изделия нормального качества. Поэтому перед покупкой лучше получить консультацию у монтажников, сантехников или компетентных продавцов, которым вы доверяете.

Где приобрести кран шаровой?

Подобрав подходящее изделие, можете купить его в магазине сантехники или стройматериалов, и интернет-магазине или на строительном рынке. Однако прежде чем совершать покупку, обратите внимание на пару рекомендаций.

• Приобретайте кран с соответствующими документами и гарантией качества. Он должен быть новым – максимум 5-летним и выпущенным после 2012 г. В противном случае при наличии в кране мягких уплотнений за 5-7 лет хранения на складах он может утратить часть свойств и впоследствии доставить проблемы при эксплуатации. По крану старше 5 лет нести какие-либо гарантийные обязательства вряд ли кто-то будет, да и с сопроводительной документацией на такое изделие проблематично.
• Покупайте кран с запасом по условному давлению, чтобы изделие стабильно и долго работало. При выборе модели с сопоставимыми величинами рабочего и условного давления велика вероятность преждевременного выхода изделия из строя.
• Приобретайте кран у надежного продавца. Поставщики с хорошей репутацией дорожат ей и не станут реализовывать продукцию сомнительного качества.
• Обращайте внимание на советы авторитетных для вас людей, если не определились с моделью изделия. Получите консультацию у опытных монтажников, продавцов, пользователей. Самостоятельно отличить низкокачественную продукцию от надежной оригинальной сложно.

Решайте, где купить кран с учетом всех критериев его выбора и советов специалистов. Главное, не забывайте о соотношении стоимости и качества.

Шаровой кран и его аналоги

Что установить в конкретном случае – шаровой кран, дисковый затвор, задвижку или запорный вентиль? Как показывает практика, универсальной запорной арматуры не существует.

Нужно монтировать разные ее виды в зависимости от условий эксплуатации. Имеет смысл устанавливать шарообразный кран, когда монтируются:

• бытовые водо- и газопроводы — предпочтительно устанавливать кран шаровой латунный;
• промышленные газо- и нефтепроводы – показан монтаж стальных фланцевых и приварных изделий;
• отопительные системы и горячего водоснабжения – в таких случаях оптимальный выбор – фланцевые клапаны из стали или приварные.

Ошибки выбора

Выбирая и устанавливая шаровой кран, помните:

• Недопустимо устанавливать стальные изделия в системах холодного водоснабжения, поскольку, взаимодействуя с насыщенной кислородом холодной водой, кран за 3-6 месяцев использования покрывается ржавчиной и перестает работать. Для длительной эксплуатации лучше использовать задвижки с покрытым резиной клином.
• Недопустим монтаж стальной запорной арматуры с фторопластовым уплотнителем на паропроводы, где постоянная рабочая температура выше 150С, поскольку за 1-2 месяца пользования изделием уплотнение начинает отказывать и герметизация крана нарушается. Для стабильной работы паропроводов устанавливайте вентили с уплотнением типа металл по металлу, оптимальные для высоких температур.

Воспользуйтесь нашими рекомендациями по выбору шарового крана, чтобы трубопровод служил стабильно, а запорная арматура работала долго. Учитывайте советы специалистов по установке клапана, и шаровой кран будет надежно эксплуатироваться.
