Седелка на трубу – деталь современного трубопровода

Седелка – это деталь трубопровода, предназначенная для устройства разветвления магистральных и частных трубопроводных систем питьевого и техничсекого водоснабжения, газопроводов, канализационных и оросительных систем. Седелка на трубу является универсальной и выпускается для различных диаметров и видов труб: пластиковых, стальных или чугунных.

Седелка на трубу упрощает и значительно удешевляет монтаж трубопроводного узла, врезка седелки не предполагает нарушения целостности трубы, при ее установке достаточно только просверлить отверстие необходимого диаметра, более того, большинство конструкций седелок уже имеют специальную фрезу для просверливания отверстия, что значительно упрощает и ускоряет процесс врезки. Монтаж седелки не требует много места, ее установка удобна как в колодцах, коллекторах, шахтах уже работающих трубопроводных системах, в стесненных городских условиях, так и при открытой прокладке труб. При помощи седелки можно врезаться в трубопровод абсолютно в любом месте, где это необходимо.

Седелка на трубу разновидности:

Обжимная седелка в виде хомута

Конструкция такой седелки выполнена в виде обжимного хомута, труба зажимается с двух сторон двумя половинами хомута, одна из которой, имеет резьбовой отвод для установки переходной детали на врезаемый трубопровод или запорной арматуры.

Как правило, обжимные хомуты используются в системах водоснабжения и орошения совместно с компрессионными пластиковыми фасонными частями и шаровыми кранами, выполненных из различных материалов.

Монтаж обжимной седелки производится легко и быстро с помощью болтов и гаек, а герметичность соединения обеспечивается уплотнительным резиновым кольцом. Данный вид седелок, в зависимости от производителя и области применения, может использоваться с трубами из полиэтилена, полипропилена, ПВХ, с асбестоцементными трубами, в системах водоснабжения, орошения, канализации, дренажа с максимальной температурой носителя 40 градусов по Цельсию и максимальным рабочим давлением до 10 атмосфер. Хомут для врезки имеет большой выбор резьбовых выходов от 1/2 до 4″ дюймов и расчитан для труб диаметром от 20 до 315мм.

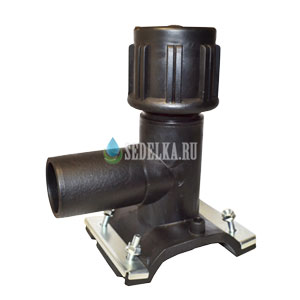

Седелка электросварная с фрезой

Такие седелки в основном предназначены для использования с газовыми и водопроводными полиэтиленовыми (ПНД) трубами.

Установка таких седелок производится методом электродиффузионной сварки (из-за чего их называют “электросварными седелками“). Данный вид сварки подразумевает наличие нагревательного элемента (спирали) в нижней части накладной седелки, установленной туда в процессе производства.

Во время установки электросварной седелки, электрический ток, необходимой мощности, будет нагревать спираль в течении установленного времени, приводя полиэтилен свариваемых частей, в эластичное состояние, а после остывания, труба полиэтиленовая ПНД и седловой отвод становятся единой частью.

Соединение при помощи электродиффузионной сварки является очень надежным, оно способно работать с максисмальным рабочим давлением до 16 атмосфер для воды и 10 атмосфер для газа, а герметичность и долговечность сваренных деталей позволяет применять деталь Седелка на трубу с ПНД газовыми трубами, где особенно высокие требования к надежности применяемых деталей.

Патрубок накладка

Седелка на трубу в виде накладок различаются на два вида, один вид в процессе производства, снабжается специальной фрезой или запорным механизмом. Это позволяет производить монтаж такой детали при работающем трубопроводе под давлением. Седелки, выполняющие функцию запорного механизма (крана), часто называются вентиль для врезки под давлением.

Седелка на трубу выпускаемая без фрезы и запорного механизма называются патрубком накладкой. Монтаж таких накладок производится также при помощи электродиффузионной сварки, но только на не работающем трубопроводе. Патрубки накладки выпускаются диаметром от 50 до 1200мм и выходными отводами от 32 до 315 мм.

Вентиль для врезки под давлением

Вентиль для врезки под давлением позволяет не только врезаться в трубопровод в необходимом для этого месте, но и регулировать поток второстепенного трубопровода, при помощи специального телескопического удлинителя прямо с поверхности земли, не зависимо от того, на сколько глубоко в земле лежит труба.

Выпускаются вентили и седелки с механизмом для врезки под давлением диаметром от 32 до 315 мм и имеют выходы на второстепенную трубу от 32 до 63 мм. Телескопические удлинители для вентилей имеют регулируемую высоту выдвижения от 06, до 2,7 метра.

Отличие вентиля для врезки под давлением от седлового отвода, снабженного фрезой, заключается в возможности первого управлять или перекрывать поток транспортируемой жидкости или газа. Седелка на трубу же с фрезой может только врезаться в действующий трубопровод без его отключения, запорного механизма она не имеет.
