Регулирующий клапан, запорно- и терморегулировочный вентиль: виды и конструкция

Регулирующий клапан, запорно- и терморегулировочный вентиль виды и конструкция

Регулирующий вентиль является одной из разновидностей запорной арматуры и представляет собой специальное устройство, которое насаживается на шпиндель. Его основная функция – перекрытие потока жидкости либо иных рабочих сред, например, воды (холодной, горячей), пара и т. д. Запорно-регулировочные вентили рекомендуется устанавливать в случае диаметра условного прохода труб (стальных, пластиковых и прочих) от 25 до 35 см и давления не больше 2,5 тыс. кг/см2. Перекрытие возможно только в горизонтальной плоскости.

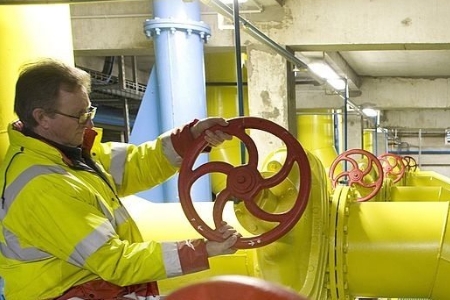

Регулирующие вентили устанавливаются на трубопроводах разного масштаба и назначения

Разновидности регулирующих вентилей

Выделяют такие виды регулирующих клапанов:

  • стандартные (вентили);
  • редукторы для сниженного давления;
  • обратного вида;
  • перепускного вида;
  • подпиточные.

По конструктивным особенностям регулировочный клапан бывает односедельный и двухседельный. В первом варианте расчетное сечение прохода запорно-регулирующей арматуры образуется одним затвором, во втором – двумя. Затворы двухседельных клапанов расположены на единой оси и работают параллельно.

В зависимости от вида перекрытия потока можно выделить запорно-регулирующие вентили и регулирующие проходные. Последние обычно располагают на прямолинейных участках трубопровода.

Конструктивные особенности корпуса достаточно разнообразны. В связи с этим существует деление вентилей на проходные, прямоточные, смесительные, угловые.

Обратите внимание! Угловой регулирующий вентиль обычно монтируется на поворотах трубопровода, поскольку его патрубки располагаются перпендикулярно.

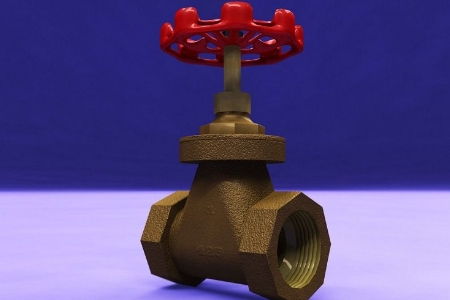

Конструкция регулирующих вентилей бывает самой разной и классифицируются они в зависимости от назначения типа перекрытия потока

В прямоточных вентилях патрубки располагаются противоположно один другому. В конструкции смесительного типа предусматривается разное количество патрубков, благодаря чему существует возможность соединения потоков, имеющих различные параметры.

Характеристики запорно-регулирующих клапанов

Вентиль запорно-регулирующий представляет собой устройство, в котором осуществление регулировки потока происходит посредством возвратно-поступательного движения по основной оси штока запорного механизма.

Такой тип узла позволяет увеличивать либо уменьшать мощность потока жидкости, а также герметично перекрывать затвор. В запорно-регулирующем вентиле в качестве движимого механизма применяется шпиндель. Он вкручивается в гаечную резьбу, которая расположена на корпусе.

Запорно-регулирующие вентили характеризуются такими преимуществами:

  • создание тонкой регулировки;
  • максимальная простота, надежность и ремонтопригодность;
  • минимальные габариты;
  • любое пространственное положение во время установки.

Наличие резьбы дает возможность получения и фиксации любого промежуточного положения запорного механизма. Кроме того, гарантируется невозможность его самопроизвольной смены позиции при высоких значениях давления.

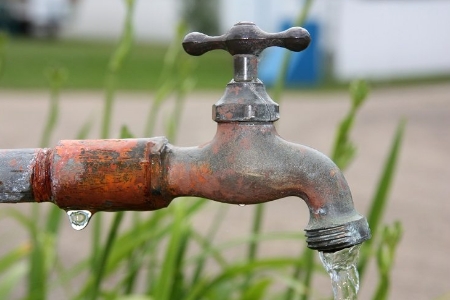

Одним из минусов подобных вентилей является то, что их можно использовать только для регулировки потока в магистрали, транспортирующей незагрязненную жидкость

Из минусов запорно-регулирующих клапанов можно выделить завышенное гидравлическое сопротивление, невозможность применения в трубопроводах, транспортирующих загрязненную жидкость и ограничение потока только в одну сторону.

Особенности терморегулирующего вентиля

Терморегулирующие вентили выполняют контроль потока хладагента, который поступает в испаритель холодильной установки. На его выходе поддерживается практически постоянный перегрев.

Обратите внимание! Перегревом в данном случае называется разница температур паров холодильной жидкости на выходе испарителя и кипения.

В конструкцию терморегулирующего вентиля входит термоэлемент, в составе которого диафрагма, капиллярная трубка и термобаллон. Седло клапана закрывается или открывается в зависимости от переданного диафрагмой (при помощи одного либо двух толкателей) на запорный элемент давления. Ниже запорного элемента расположена пружина, регулирующая перегрев.

Диафрагма приводится в движение одним из видов давления:

  • термобаллона;
  • уравнивающего;
  • пружины.

При хорошей работе вентиля давление термобаллона равно сумме давлений пружины и уравнивающего. Термобаллон выполняет функцию восприятия температуры паров холодильной жидкости на выходе испарителя.

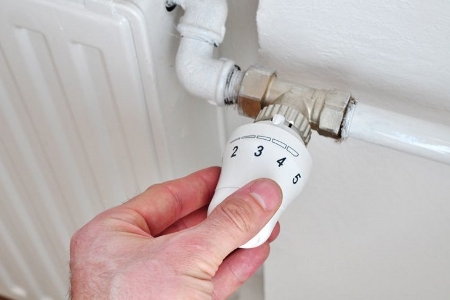

Терморегулирующие вентили устанавливают в системах отопления для контроля подачи тепла

Различают терморегулирующие вентили с внутренним и внешним типами уравнивания. Сфера применения первого вида ограничена – только в однозаходном испарителе с наличием перепада давления, эквивалентного изменению температуры на °F. Второй вид вентилей используется в любых системах.

Регулирующий проходной вентиль

Регулирующие проходные вентили функционируют посредством перемены проходного сечения. Их конструкция достаточно сложна, а вес и размеры – большие. Зачастую такие механизмы оборудуются электроприводом. Проходные регулирующие вентили крепятся при помощи фланцев либо резьбы.

К преимуществам подобных изделий относятся:

  • возможность использования при высоких давлениях и температурах среды внутри трубопровода;
  • возможность применения при транспортировке пара, воды, раскаленного масла, сжиженного газа, сжатого воздуха, химических жидкостей.

Однако, важно учитывать, что у проходного регулирующего вентиля значительное гидравлическое сопротивления, имеется зона застоя и ремонтные работы могут выполнить только специалисты из-за конструктивной сложности элемента.

Каждый вентиль содержит инструкцию производителя с указаниями правил установки. Для поддержания эффективной работы клапана рекомендуется:

  • дополнительная установка сетчатого фильтра;
  • манометров (до и после вентиля);
  • не подвергать корпус изделия сжатию, изгибу, кручению, иным внешним нагрузкам;
  • не использовать регулирующую арматуру для иных рабочих сред, если она предназначена для водопровода.
Перед установкой важно внимательно изучить технические параметры и условия эксплуатации изделия. Тогда долговременная и качественная работа механизма будет гарантирована.



По материалам TrubaMaster
