Редуктор давления воды: виды, назначение, правила установки

В многоквартирных жилых строениях редуктор монтируют до разводки по квартирам. При этом его наличие внутри стабилизирует температурный фон без привязки к действиям других соседей.

Для чего и когда нужен редуктор

Несмотря на простую конструкцию изделие выполняет важные функции в системе работы трубопровода:

• защищает от сильного давления воды. В многоэтажках, где она подается централизованно, реальный напор в разы превышает заявленные показатели;
• минимизирует негативное воздействие гидроударов;
• корректирует фактические значения под безопасные нормативы;
• уменьшает расход воды, экономит природные ресурсы и коммунальные платежи. Это относится и к сточным водам. Чтобы их выкачать, применяют ассенизаторы;
• снижает шумовой порог в процессе забора жидкости. Слишком сильный напор издает громкий звук в кране.

Обратите внимание! Давление в системе не должно быть выше 5 атмосфер. Установка РДВ продлевает период эксплуатации оборудования. Главное правило — правильно выбрать прибор — исходя из конкретной жилплощади.

Нужен ли редуктор давления в квартире

Жители многоквартирных домов часто наблюдают скачки давления центрального водопровода — регулировать силу подачи воды довольно сложно. Такой же эффект дает слишком большое число потребителей, одновременно пользующихся услугой.

К примеру, если работает стиралка, а кто-то принимает душ, то в момент наполнения машины напор в душе уменьшится. Приходится постоянно регулировать смеситель.

Более того, данная ситуация опасна травмами и ожогами.

Чтобы избежать указанных сложностей, в квартирах устанавливают редуктор — понижающий давление, клапан.

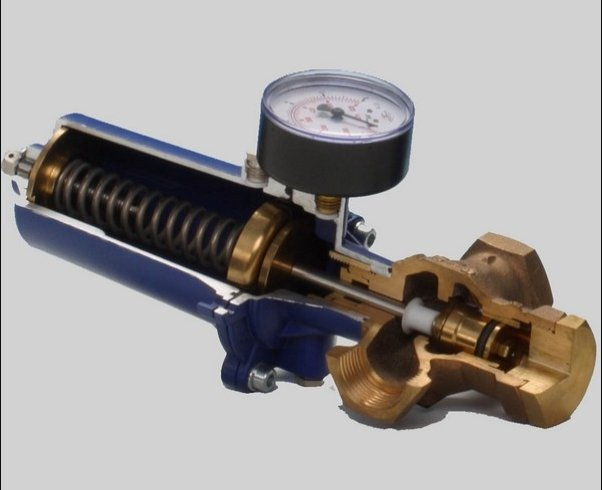

Принцип работы

Устройство функционирует по следующему принципу:

• из центрального водозабора или скважины вода поступает по трубам, в них создается определенный уровень давления;
• под воздействием внешних факторов давление внутри меняется — если показатель намного выше нормы, есть риск поломки оборудования;
• вода поступает в редуктор под усиленным напором и оказывает воздействие определенной силы на мембрану или пружину — в зависимости от конструкции прибора;
• автоматически срабатывает защита — сечение клапана сокращается. Как результат — снижается давление в системе;
• к пунктам подачи воды давление жидкости приходит к нормальным показателям.

Для холодной воды и для горячей воды — в чем различия

Не все модели можно устанавливать на трубы с горячей водой. Основные отличия модификаций для системы отопления:

• высокая теплопроводность;
• прочный корпус;
• способность выдерживать более высокие перепады давления.

Виды и особенности конструкции

По конструктивным особенностям и принципу действия бытовые регуляторы классифицируют на несколько видов. Чтобы определить, какое изделие лучше выбрать в каждом конкретном случае, рассмотрим их более детально.

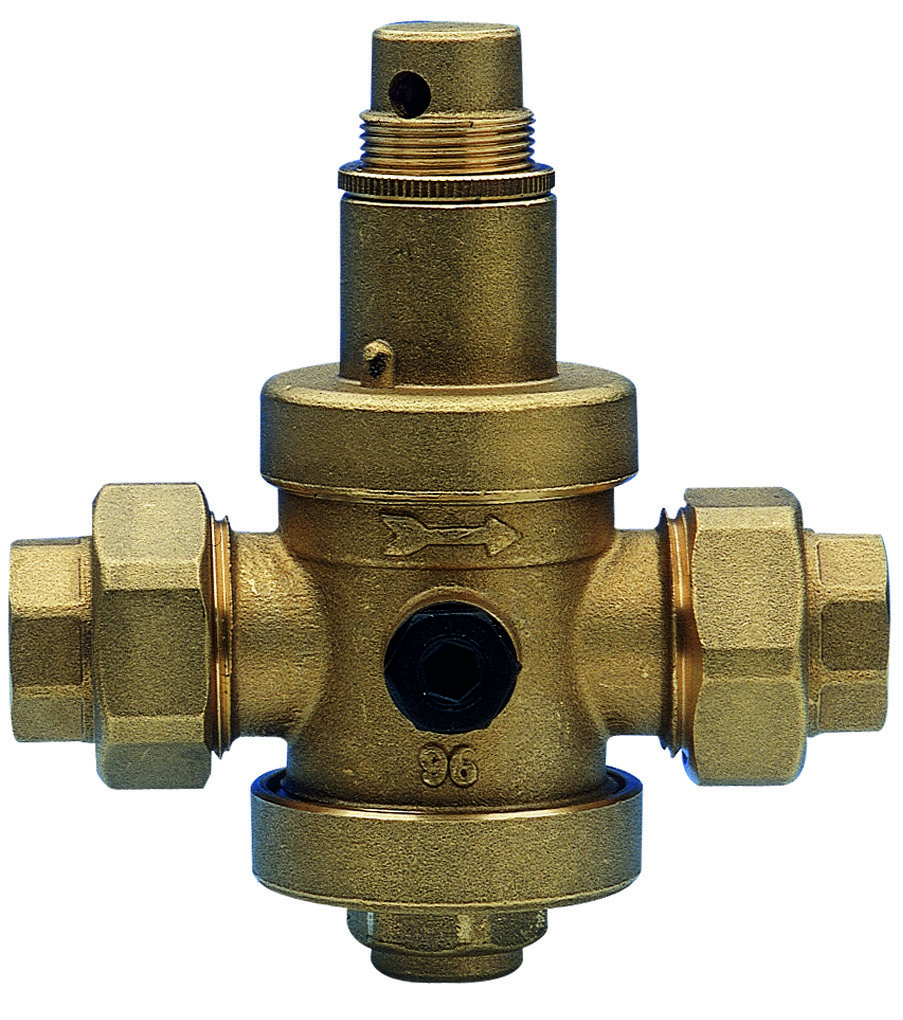

Поршневой

Базовой деталью является поршневой узел. Мембрана воздействует на поршень и прикрывает створ. Когда жидкость двигается под давлением выше нормы, поршень сужает сечение. Это создает разный напор в входной и выходной камерах. После прохода через прибор напор приходит в состояние нормы.

Применение поршневого редуктора целесообразно в системах обогрева и водопровода, когда температурный порог горячей воды не выходит за рамки заявленных изготовителем, характеристик.

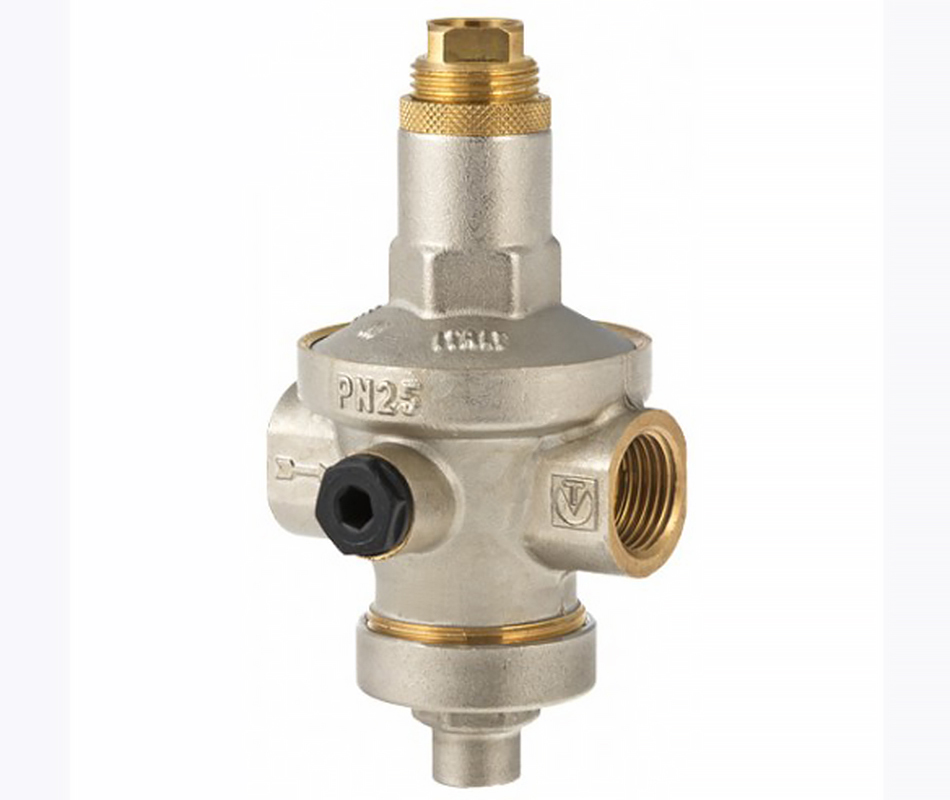

Мембранный

В сравнении с поршневым, мембранный РДВ имеет ряд преимуществ:

• мощность;
• срок эксплуатации;
• износостойкость.

Из недостатков — высокая стоимость изделия и трудности, связанные с ремонтом. Как показывает практика, если прибор вышел из строя, в 80% случаев его нужно менять на новый.

Работает мембранный редуктор так же, как и поршневой. При этом его пропускные способности выше. Он нормализует давление с 30 бар и более до нормальных 5-6.

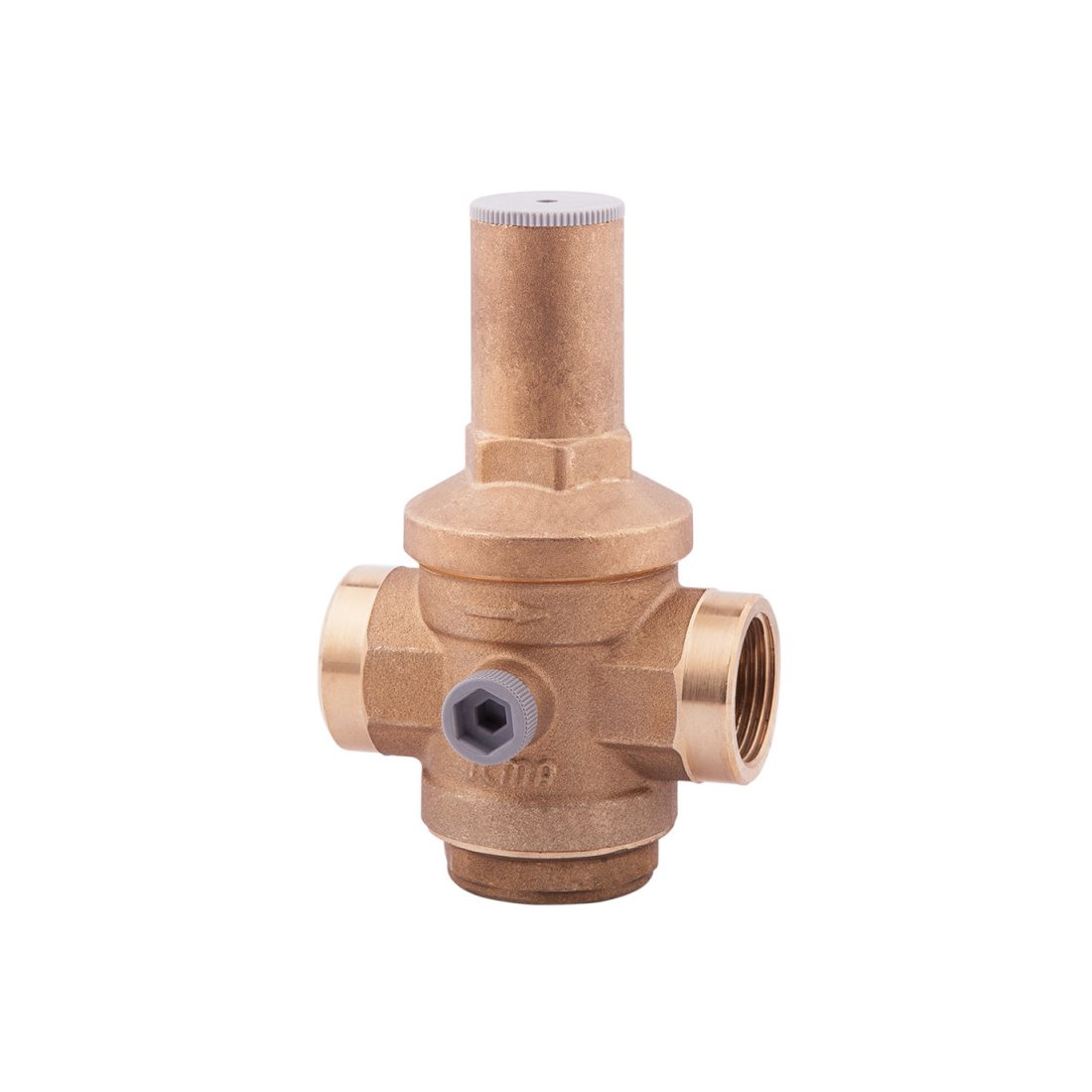

Механический

Самый популярный вид. Отличается низкой ценой и компактными габаритами. Состоит из корпуса, пружины и регулировочного болта — он меняет уровень сжатия мембраны, пропускающей воду.

Проточный

Не имеет динамичных комплектующих, что является большим плюсом. Проточный редуктор служит достаточно долго, при этом стоит недорого.

Снижение давления осуществляется путем разбивки потока жидкости на несколько автономных каналов. Такое разделение происходит внутри изделия. На выходе из прибора они снова формируют единый водный поток.

Успешно применяются для защиты оросительных и поливных коммуникаций.

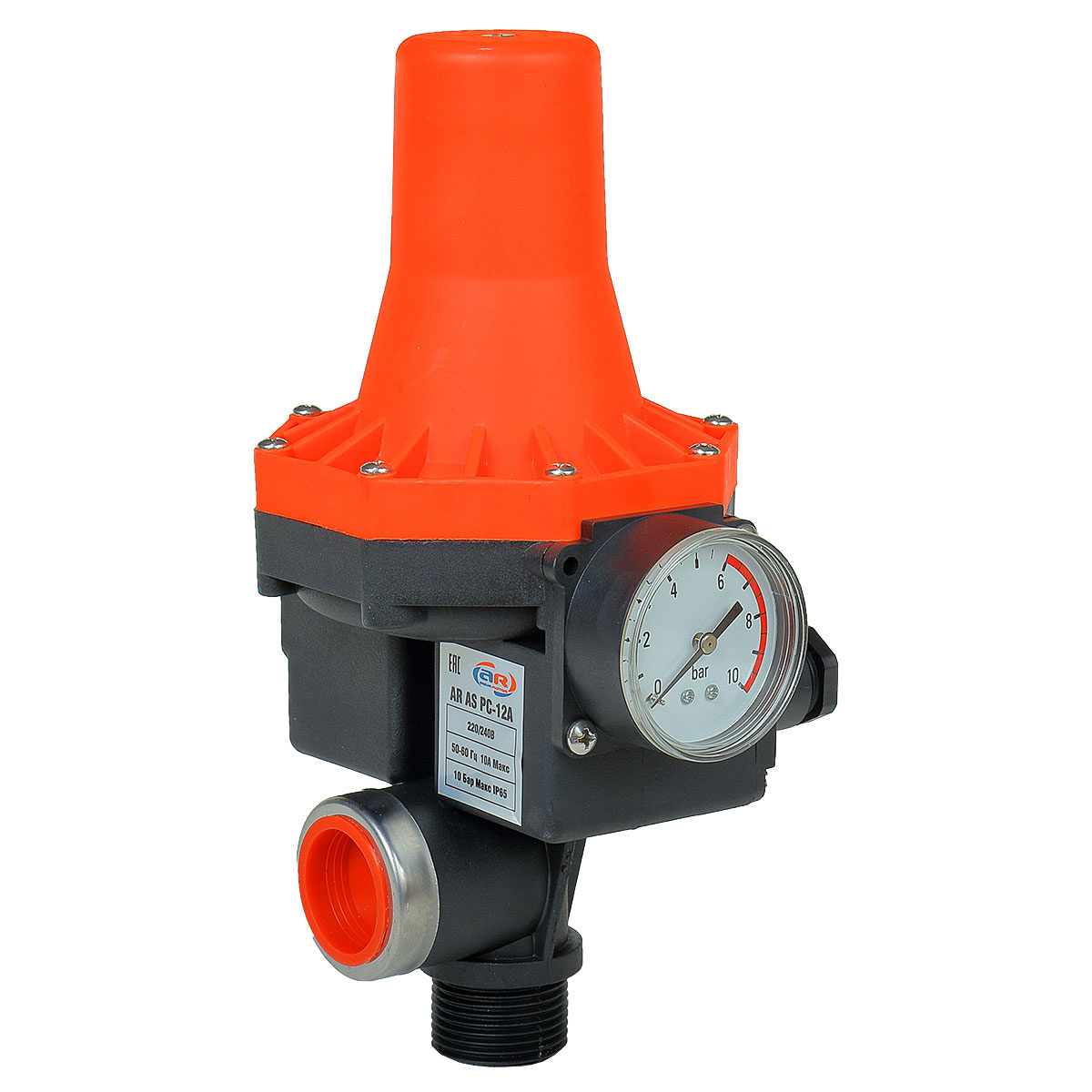

Электрический

Специфика прибора заключается в том, что локация клапана зависит от порога давления, который передается с датчика. Изделие приводится в рабочее состояние с помощью электрического привода.

Автоматический

Данный вид РДВ объединяет мембранный и пружинный элемент двух отдельных конструкций. Имеет регулировочные гайки — они контролируют силу сжатия, если давление в трубах возрастает.

Принцип работы — чем сильнее поток, тем сильнее смыкаются мембранные части.

Бытовой

Устанавливается на трубы водопровода стандартным методом. Комплектуется двумя боковыми патрубками, имеющими резьбу для врезки. Снабжен винтом регулировки и выходим для присоединения манометра. Устойчив к высокому давлению.

Электронный

Электронный прибор подходит крупных систем промышленного типа. Комплектуется специальными датчиками движения. Вся информация о силе потока, скорости движения жидкости считывается в автоматическом режиме. По такому же принципу устройство осуществляет активацию контрольного насоса.

Элементы электронного редуктора:

• платы;
• датчики;
• магистральные патрубки;
• комплект втулок.

Изделия оснащены дисплеем — на нем показаны все сведения о силе давления внутри трубопровода.

Какой вид и когда выбрать

При выборе прибора обращайте внимание на ряд факторов:

• поддерживаемые параметры — для систем с перманентным потоком — динамические конструкции. Для бытовых целей — можно брать и статические;
• диаметр труб;
• пропускная способность оборудования;
• рабочий режим температур;
• комплектация манометром;
• количество бытовой техники, используемой в квартире или доме.

Как выбрать нужный регулятор давления

Несмотря на то, что принцип работы приборов практически идентичен, главный критерий выбора — пропускные характеристики прибора. Чем больше число точек забора воды, тем мощнее устанавливают редуктор.

Для квартиры

Для тех потребителей воды, кто проживает в квартире, основной показатель — уровень перепада жидкости в системе. Напор в централизованном водопроводе регулируют коммунальные службы — он не превышает 7 бар.

Способы регулирования:

• зонирование сети;
• помпы.

Поскольку все основные функции по обеспечению нормальной подачи ресурса и сохранности оборудования взял на себя водоканал, для установки в квартире подойдет любая модель устройства — с сечением дросселя не менее ½ дюйма.

Для частного дома

В частном доме потребление ресурса больше. Если купить слабый прибор, он будет функционировать на пределе заявленных изготовителем, показателей и быстро выйдет из строя. Вы столкнетесь с тем, что напор будет слабым на фоне постоянного шума из кранов.

Хотите избежать неприятных последствий — приобретайте РДВ на ¾ дюйма. Это показатель сечения дросселя — нормативный минимум. Более точно мощность устройства рассчитывают индивидуально — по специальной формуле. С учетом, что скорость потока воды составляет 1 литр в секунду.

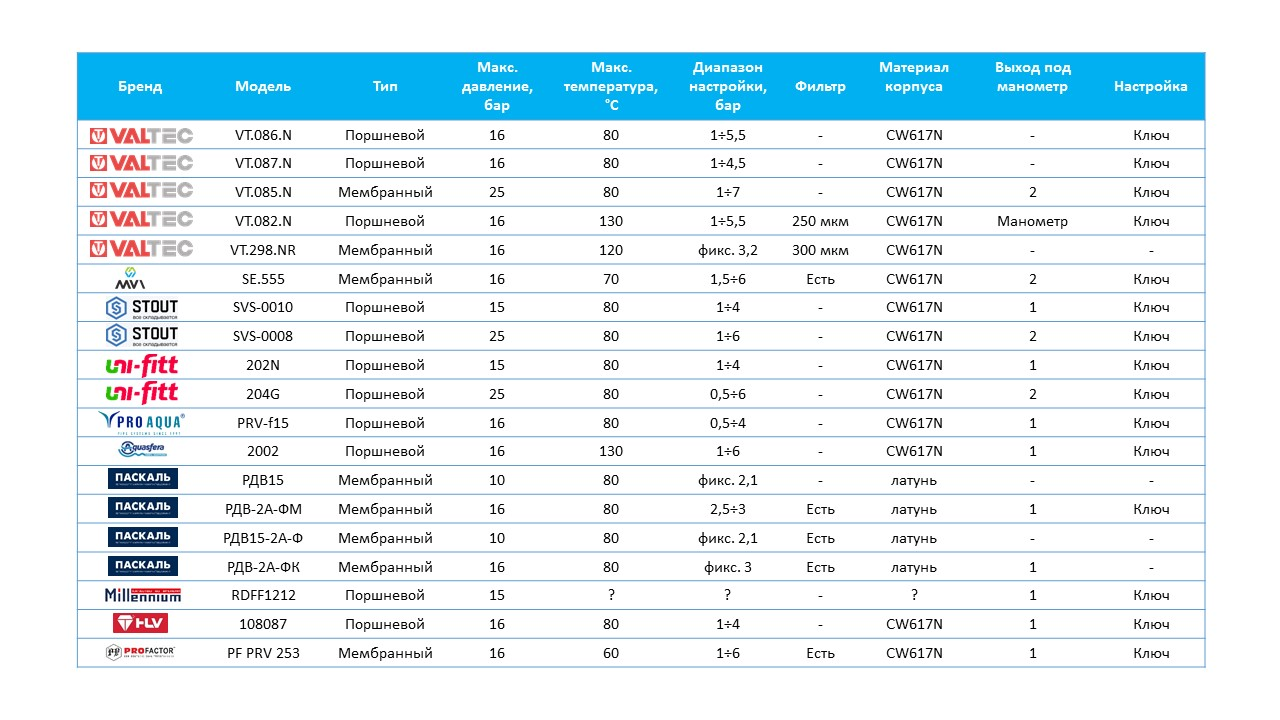

ТОП 10 производителей редукторов: обзор особенностей и цен

Рассмотрим рейтинг лучших изготовителей РДВ с точки зрения рабочих показателей. Для наглядности воспользуемся таблицей:

Если говорить о ценовой политике популярных брендов, стоимость приборов варьируется в диапазоне от 2 300 рублей — бюджетный сегмент, до 9 000 — приборы премиум-класса.

Топ 3 моделей редукторов

С точки зрения конструктивных особенностей приборы не делят на квартирные и для частных строений. Их выбирают исходя из:

• мощности;
• стоимости;
• долговечности;
• числа потребителей;
• необходимого давления.

Приведем обзор топовых моделей.

Для квартиры

Отдавайте предпочтение следующим моделям — они оптимально работают в квартирных условиях:

• WATTS DRVN — небольшая пропускная способность, хорошая локация манометра, функциональная ручка настройки давления. Высокая износостойкость;
• CALEFFI 5330 — снабжен сменным фильтром и картриджем. Сделан из латуни. Долговечен. Имеет настроечный ключ. Прост в обслуживании и ремонте. Изготавливается в двух версиях — с манометром и без него. Слабое место — механизм регулировки напора;

• VALTEС — продукт отечественного сборки. Детали закупаются у итальянских партнеров. Небольшие габариты на фоне отличной функциональности прибора.  Из минусов — есть риск попасть на китайскую подделку.

Для частного дома

Оптимальные варианты с точки зрения цена — качество:

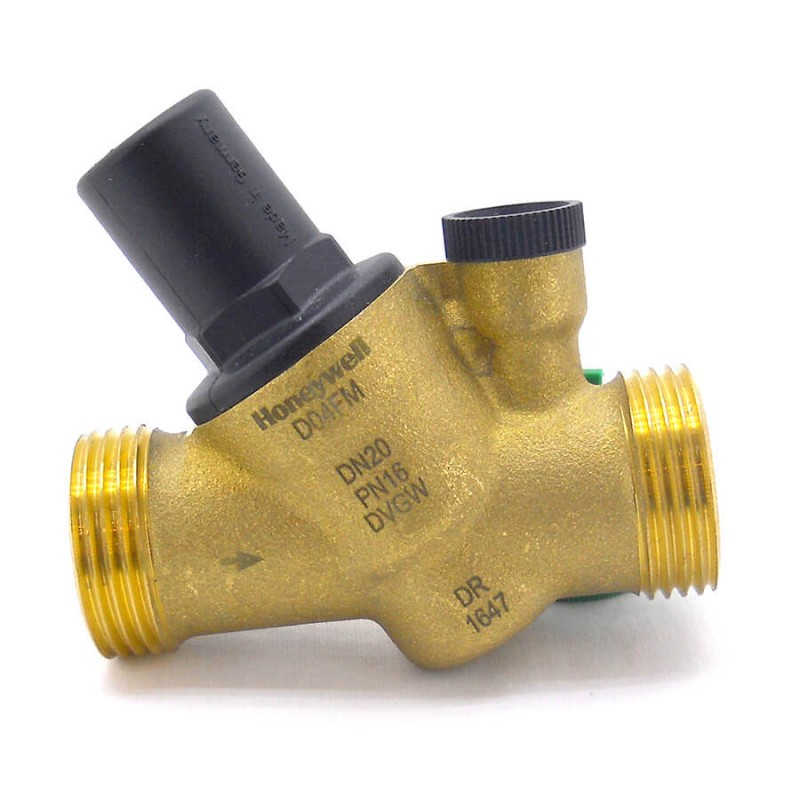

• Honeywell D04FM-¾A — универсальная модель мембранного типа. Имеет разводку для установки манометра. Корпус сделан из латуни — долговечного и прочного материала. Адаптирован под холодную и горячую воду, позволяет самостоятельно регулировать давление в трубах, имеет двойную резьбу. Слабое место — мембрана. При неосторожной регулировке напора может сломаться;
• Honeywell D06FM — модернизированный аналог предыдущей версии. Комплектуется встроенным фильтром. Выпускается в двух модификациях — латунная или полимерная колба. Давление регулируется без использования манометра. Из минусов — настройки нужно постоянно обновлять. Цена — от 4,5 тысяч рублей;

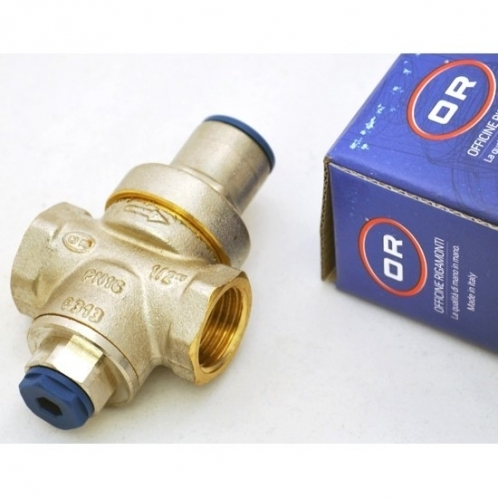

• OR0232 и OR0233 — поршневые типы редукторов. Маленькие по размерам, но довольно мощные устройства. Манометр можно подключать как снизу, так и сверху. Подходят для любых видов трубопроводов. Недостаток — горизонтальный монтаж изделия не предусмотрен.

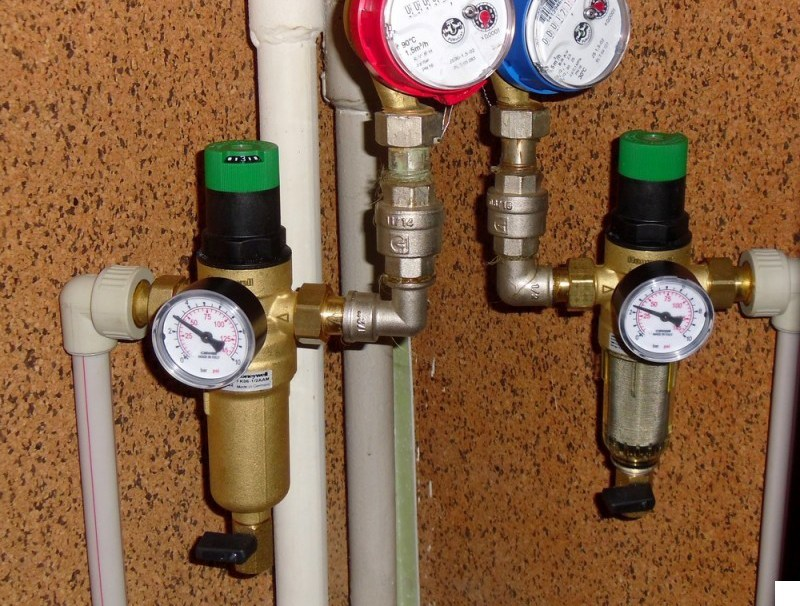

Правила монтажа и регулировки

Если нет возможности обратиться к профессионалам, попробуйте установить изделие самостоятельно — это несложно.

Вам пригодятся:

• набор разводных и гаечных ключей;
• фильтры — желательно глубокой очистки;
• шаровые краны;
• комплект уплотнителей.

Чтобы упростить задачу, с каждой стороны от прибора монтируйте специальные вентили.

Совет! Установку редуктора выполняйте в горизонтальном положении. Исключение — если это невозможно технически.

Алгоритм действий при установке:

• купите два устройства — для холодной и горячей воды;
• подготовьте инструменты и расходные материалы, герметик;
• перекройте воду по рабочему стояку;
• монтируйте входной кран на участок трубы между счетчиком и запорным вентилем. Способ установки — резьбовой;
• закрепите фильтр очистки;
• монтируйте редуктор;
• обработайте места соединений фум-лентой или специальной смазкой-герметиком;

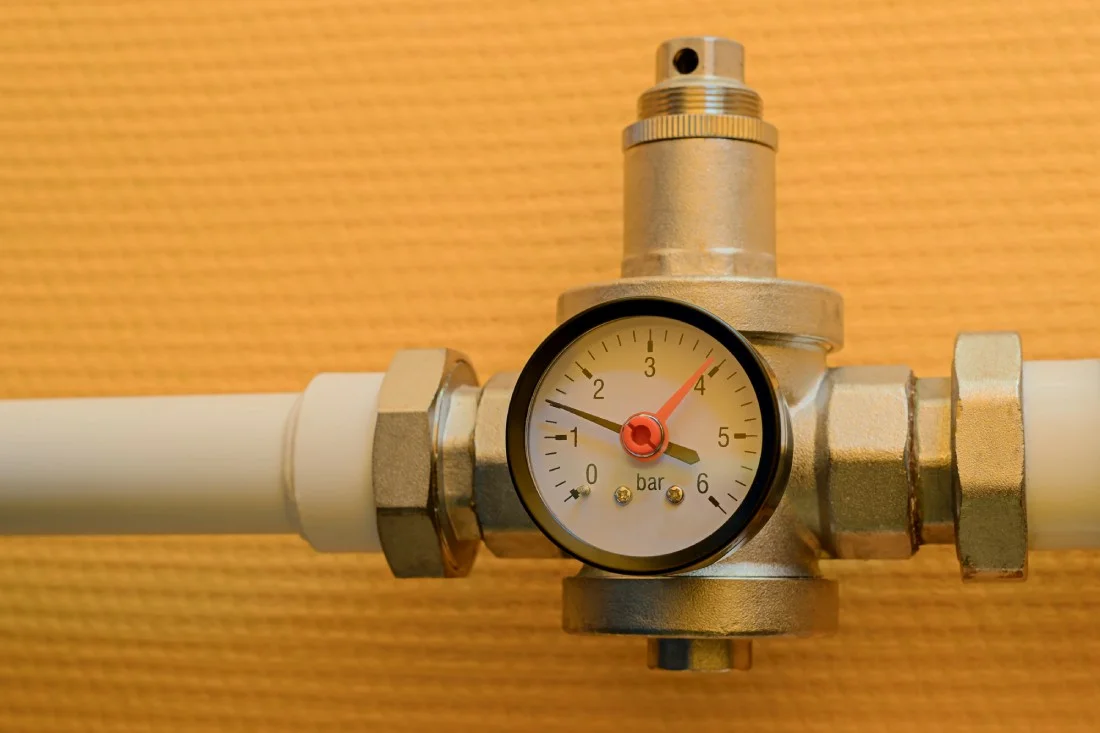

• если требуется, сразу присоедините манометр. Крепите его на участке, где будет просматриваться циферблат;
• присоедините регулятор к шаровому вентилю, загерметизируйте места стыков.

Подключите воду и проведите тестовый запуск. Процесс монтажа редуктора одинаков как для квартиры, так и для частного дома.

Практически все приборы отрегулированы производителем. Изменить заводские настройки можно самостоятельно. Учитывайте, что норма — 3 бара.

Если показатель не устраивает, поступайте по схеме:

• сбросьте давление;
• ослабьте винт;
• накрутите нужный показатель вручную;
• затяните винт;
• проверьте работу оборудования.

Как видите, все просто, демонтировать трубы не нужно. Если манометр отсутствует, регулировать придется наугад, отталкиваясь от полученного результата.

Как заменить редуктор давления

Самостоятельную замену редуктора выполняют по алгоритму:

• перекрывают воду по стояку;
• открывают входной вентиль и спускают остатки жидкости;
• снимают накидной гайки редуктора разводным ключом;
• демонтируйте редуктор из сборки;
• снимите фильтр очистки, отсоедините сетку;
• промойте ее, удалите грязь;
• соберите фильтр обратно;
• замените редуктор на новый;
• обработайте стыки фум-скотчем.

Инструкция по очистке регулятора давления

Профилактику изделия делают двумя способами:

• снимают прибор и демонтируют сердцевину;
• полностью извлекают регулятор.

Пошаговая инструкция без снятия устройства:

• снимите верхнюю крышку и если есть, нижнюю дополнительную;
• вытащите начинку РДВ;
• удалите загрязнения;
• очистите уплотнители, старые — замените;
• промойте все элементы теплой водой;
• выполните монтаж конструкции в обратной последовательности.

Пошаговая инструкция со снятием прибора:

• найдите на изделии стрелку движения напора;
• выведите патрубок;
• скрутите с трубы изделие;
• прочистите комплектующие по схеме выше;
• если на металлических элементах появилась ржавчина, удалите ее;
• вытрите детали насухо;
• соберите устройство и установите на исходное место.

Рекомендации по эксплуатации

В процессе пользования изделием следите за перепадами напора в трубопроводе системы подачи. Если контроллер не выполняет свою функцию и не регулирует давление, это говорит от том, что сломана мембрана.

О некачественной герметизации стыков свидетельствуют капли, которые проступают в зоне соединений элементов прибора с трубами.

Если вы заметили указанные неполадки, снимите редуктор и разберите конструкцию. Не забудьте предварительно перекрыть стояк.

Детали, которые подлежат замене, приобретайте в специализированных торговых точках, требуйте сертификаты качества.

Заключение

При покупке редуктора давления воды большинство потребителей руководствуются величиной резьбы фитингов и стоимостью изделия. Специалисты рекомендуют отталкиваться от технических показателей РДВ, заявленных изготовителем, специфики системы водопровода. Как правильно выбрать устройство, мы рассмотрели в данной статье.
