Подробное устройство шарового крана. Как выбрать и разобрать

Автор статьи: Антон Новиков (kanalizaciyadoma.ru)

Многие люди в качестве запорной арматуры используют шаровые краны. В нашей статье мы предлагаем рассмотреть устройство шарового крана, узнать где он применяется, расскажем о его достоинствах и недостатках, а так же на что следует обращать внимание при покупке.

Очень часто, при ремонте или монтаже нового водопровода или системы отопления нами бывает предусмотрена и замена кранов в квартире. И сразу возникает вопрос: «А какой кран выбрать?». В настоящее время большим спросом пользуются шаровые системы.

Шаровой кран – разновидность трубопроводного крана, регулирующий или запирающий элемент которого имеет форму сферы. Конструкция данного вида запорной арматуры известно уже более 100 лет.

Поначалу эти системы не пользовались особым спросом, но с появлением современных материалов таких, как синтетический каучук и фторопласт шаровые краны стали пользоваться успехом, благодаря простоте конструкции.

Предлагаем рассмотреть устройство крана шарового подробнее.

Как и любое устройство крана водопроводного, это изделие имеет корпус и подвижный элемент. Корпус может быть любой формы, в зависимости от его назначения (смеситель или запорная арматура).

Подвижный элемент везде одинаков. Это шар обрезанный с 2-х противоположных сторон закрепленный в седлах (уплотнительные кольца). В шаре есть сквозное отверстие, через которое и проходит поток воды. Открытие и закрытие подачи воды производится поворотом ручки на 90°.

Шаровый смеситель в разрезе

В кранах, которые мы используем дома, чаше всего диаметр проходного отверстия шара совпадает с диаметром трубы, такие краны называются полнопроходными. Такой тип запорной арматуры используют не только для водо- и газопроводов, а и для системы отопления.

При установке батарей возникает потребность не только перекрывать воду на радиаторы, еще требуется устройство для спуска воздуха из системы.

Эту проблему прекрасно решает установка крана маевского. Можно выбрать шаровый кран с клапаном маевского, получится и спуск воздуха и запорная арматура одновременно. Просто и быстро.

Преимущества шаровых кранов заключаются в следующем:

• Простота конструкции.
• Небольшие размеры.
• Эстетичность.
• Высокая герметичность.
• Отсутствие застойных зон.
• Удобное управление.

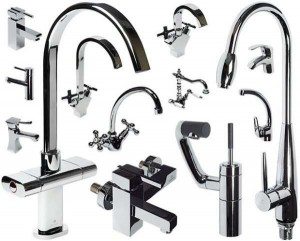

Шаровые смесители для ванной

Но с повышением спроса на шаровые краны, появились поддельные изделия, которые сильно портят репутацию известных фирм производителей. Эти краны очень часто и быстро ломаются, постоянно протекают или даже растворяются прямо на глазах.

Поэтому мы хотим уделить особое внимание тому, как выбрать кран шаровый, на что стоит обращать внимание.

• Перед походом в магазин, если есть возможность, ищем информацию про данное устройство в интернете, запоминаем маркировку, узнаем размеры и вес изделий, а так же другие сведения позволяющие отличить подлинник от подделки на сайтах производителей.

• Внимательно осматриваем кран, проверяем маркировку, нет ли искажений в надписи, вся ли информация написана четко, дату выпуска и страну производитель.

• Осматриваем поверхность изделия на предмет трещин, наплывов и неровностей. Толщина стенок должна быть одинаковой.

• С помощью магнита определяем из чего сделан шаровой затвор (латунь или сталь). Если стальной, это подделка.

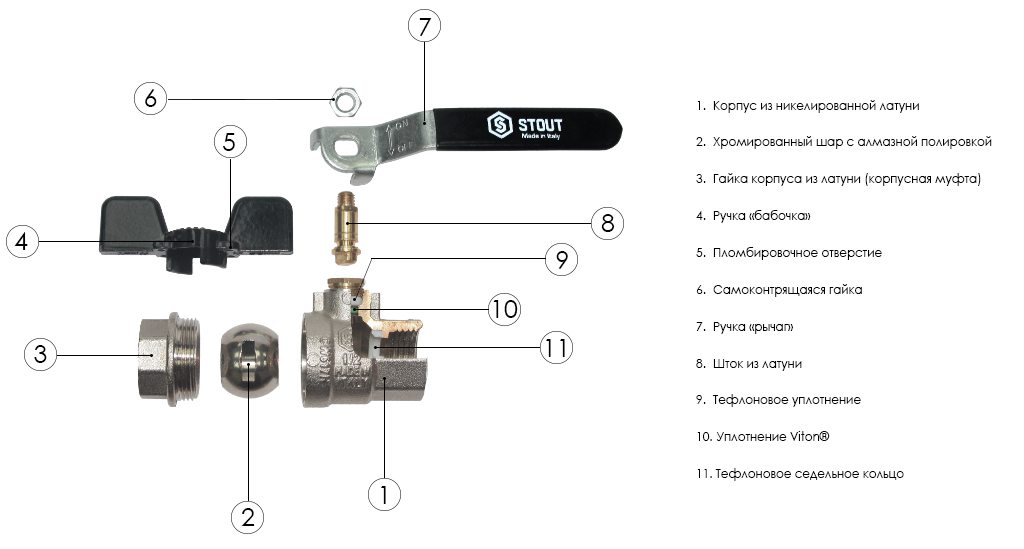

Шаровый затвор (в разрезе)

• Мутное или тусклое зеркало шарового затвора говорит о том, что это подделка.

• Корпус подлинника выполнен из латуни. Подделки делают из цинка или силумина. Узнать из чего сделан кран можно слегка соскребав никелевое покрытие, цвет металла находящегося под ним должен быть светло-желтым.

Совет! Конечно на глаз, определить из какого металла или сплава изготовлен кран нельзя. Еще одним немаловажным фактором при определении подлинности служит толщина стенок, но ее на глаз тоже не определишь, для этого надо распилить кран. Поэтому, самый надежный способ – заказать изделие у официальных дистрибьюторов.

Также при выборе шарового крана не стоит покупать изделия имеющие очень низкую цену. Действительно качественный и настоящий товар не может стоить дешево. При покупке не забудьте попросить чек и если есть гарантийный талон, на поддельные изделия вряд ли будет гарантия, да и чек давать не особо спешат.

Однако можно действовать наверняка. Например, приобрести шаровые краны от бренда STOUT. Вся линейка шаровых кранов разработана ведущими специалистами из Европы и ориентирована специально на эксплуатацию в России.

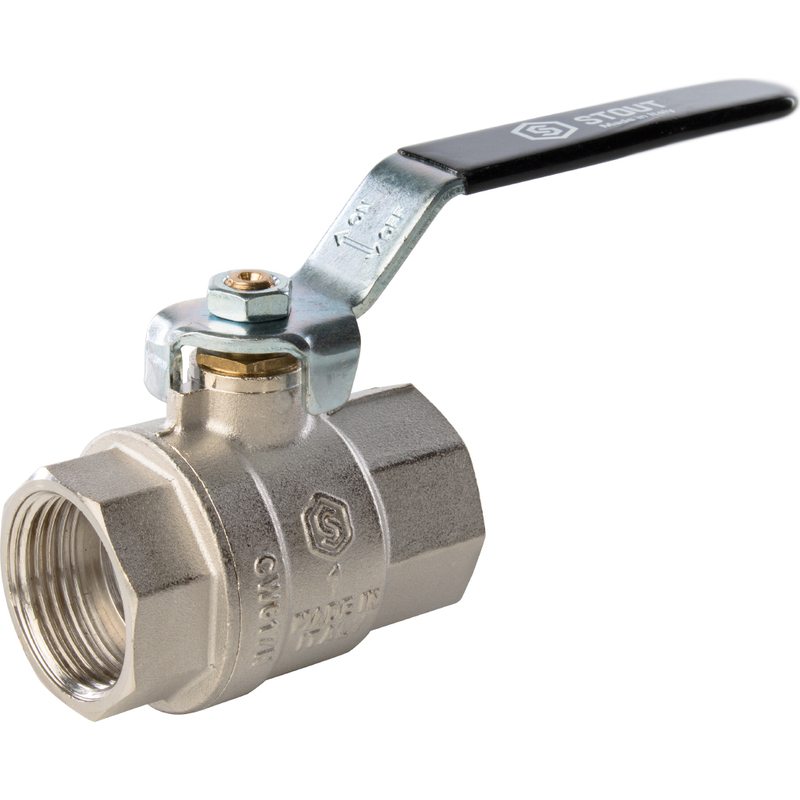

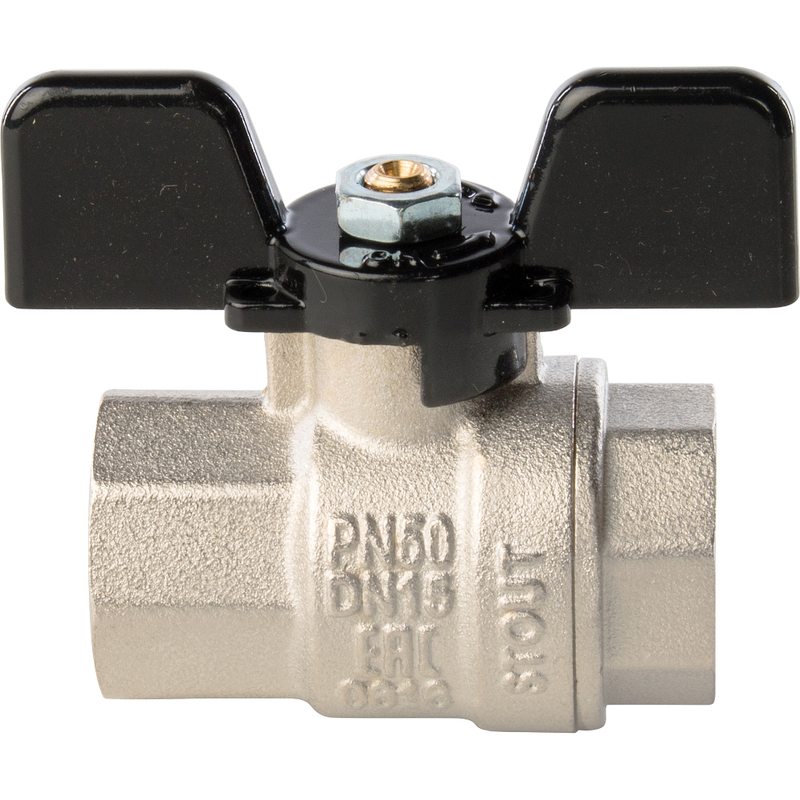

Шаровой кран

Шаровые краны производятся на итальянском заводе IVR, что в 70 километрах к северо-западу от Милана.

Основные преимущества шаровых кранов STOUT интересны как профессиональным монтажникам, так и конечным потребителям:

• расчетный срок службы – 50 лет;
• рабочий диапазон температур от 0 °С до +150 °С;
• 55 000 циклов открытия/закрытия;
• каждый элемент шарового кран рассчитан на эксплуатацию в тяжелых условиях;
• конструкция позволяет устранить течь даже в случае разгерметизации корпуса.

В шаровых кранах STOUT используется прокладка из PTFE, которая позволяет при необходимости производить многократный монтаж и демонтаж изделия. Продукция спроектирована и изготовлена таким образом, чтобы установив ее один раз, больше никогда не возвращаться к этому вопросу.

Как выбрать кран мы узнали, теперь предлагаем разобраться, как выполнять ремонт водопроводного крана шаровой конструкции.

Наиболее частой поломкой является неравномерная подача воды или подтекания. Скорее всего, это связано с тем, что износились или загрязнились уплотнители внутри крана. Эту проблему легко устранить самостоятельно.

Порядок разбора шарового крана

Снимаем с него ручку, для этого отверткой или шестигранником отвинчиваем винт, снимаем уплотнительную резинку, а затем аккуратно снимаем ручку крана. После этого нам надо снять резьбовое кольцо.

Для этого понадобится отвертка, которую вставляем по него и молоток. Им надо аккуратно постучать по отвертке. Откручиваем против часовой стрелки, стараясь не поворачивать весь кран. Когда резьбовое кольцо снято, берем плоскогубцы и аккуратно достаем куполовидную деталь (наиболее часто она хромированная).

Отсоединяем уплотнители. Это такие детальки белого или желтого цвета. Если они сильно загрязнены, тщательно промываем их. Так же можно использовать средства для удаления ржавчины. Не забудьте очистить пространство под уплотнителем.

Теперь медленно из ремонтируемого шарового крана вытаскиваем шаровую деталь. Проводим его ревизию на наличие повреждений. При помощи отвертки меняем уплотнители внутри крана, если это требуется, заменяем направляющие пружины. После этого собираем кран в обратном порядке. Ремонт выполнен.


Источник: kanalizaciyadoma.ru
