Отвод, муфта, тройник, компенсационный патрубок и другие ПВХ-фитинги для систем водоотведения

На сегодняшний день трубы для канализационных систем производятся из современных полимерных материалов, таких как: полиэтилен (ПЭ) и поливинилхлорид (ПВХ). Фасонные части канализационных труб также выполняются из этих материалов. Наиболее востребованными считаются канализационные трубопроводы из поливинилхлорида, так как они обладают множеством преимуществ перед другими (особенно если сравнивать их со старыми чугунными канализационными конструкциями).

Обратите внимание! Использование ПВХ фитингов позволяет быстро и без особых сложностей выполнить монтаж канализации, так как для этого не требуется сварочное оборудование или другие специализированные инструменты.

С уверенностью можно отметить тот факт, что применение соединительных элементов из этого материала повышает не только эксплуатационные свойства монтируемой системы, но и увеличивает её «срок годности» в целом.

Наиболее популярны такие соединительные детали при монтаже канализационных конструкций в квартирах и частных домах. ПВХ фитинги имеют долгосрочную термоустойчивость не больше, чем 80 °C. Кроме этого, они могут выдержать кратковременное воздействие температуры до 95 °C. Трубы и фитинги из этого материала могут транспортировать не только стоки, но и химические вещества. Химические вещества, транспортируемые по таким трубопроводам, обладают определённым диапазоном pH (от 2 до 12).

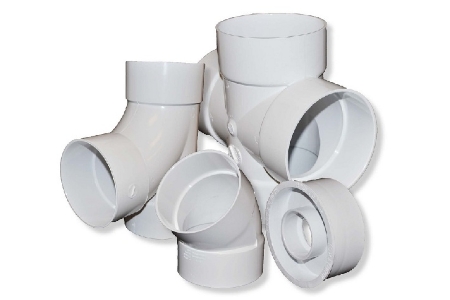

Фитинги для ПВХ труб - распространенные на рынке детали, которые выпускаются в довольно широком ассортименте

Фитинги из ПВХ для канализации имеют множество преимуществ, которые отличают их от других материалов:

• малый вес. Это преимущество считается одним из главных, так как небольшой вес фасонных элементов из поливинилхлорида обеспечивает скоростной монтаж канализационной конструкции без особых затрат. Установку поливинилхлоридных изделий можно выполнить в одиночку. Малый вес этих приспособлений упрощает их транспортировку;
• долгий эксплуатационный срок. Срок годности таких изделий, как правило, составляет не меньше 30 лет (в некоторых случаях больше);
• высокий показатель устойчивости к губительным коррозийным воздействиям;
• резистентность к воздействию агрессивных химических соединений;
• высокий коэффициент влагостойкости;
• гладкие внутренние стенки. Благодаря идеально гладким внутренним стенкам изделия из поливинилхлорида не предрасположены к зарастанию из-за накопления солевых отложений;
• простота установки. Трудозатраты при монтаже канализационной системы с помощью соединительных ПВХ фитингов сводятся к минимуму. Канализационная конструкция такого рода монтируется наподобие конструктора (край первой трубы надевается на конец второй).
• возможность смонтировать конструкцию практически любой конфигурации.

Поливинилхлоридные изделия являются популярными и простыми в сборке и, кроме этого, имеют высокие эксплуатационные характеристики. Надёжность и длительный срок службы — это две основные гарантии, которые присущи изделиям из этого материала.

Трубные изделия из ПВХ легко собираются, так имеют раструбы, а герметичность обеспечивают резиновые уплотнители

Виды канализационных ПВХ фитингов

Все канализационные фитинги из поливинилхлорида подразделяются на два основных вида, в зависимости от того, где именно выполняется их монтаж:

• фитинги для внутренней канализации;
• для наружной канализационной коммуникации;

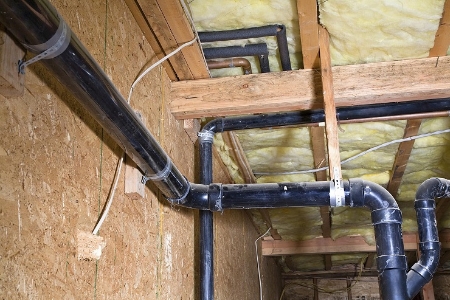

Полезная информация! К первому типу относятся изделия, устанавливаемые внутри квартир и частных домов, а также других сооружений. Цель внутренней канализационной коммуникации — транспортировка стоков до наружной канализации, которая выполняет функцию их отвода до очистных сооружений. Трубы и фитинги наружной канализационной системы монтируются вне помещений.

По методу соединения выделяют два основных типа фитингов из поливинилхлорида:

• посредством резинового уплотнительного элемента (прокладки);
• с помощью клея. В таком случае стыковка выполняется без использования уплотнительного кольца.

Почти все соединительные детали из поливинилхлорида, как правило, монтируются с использованием резинового уплотнителя. Это позволяет достичь необходимого уровня герметизации соединений.

Фитинги ПВХ для внутренних канализаций

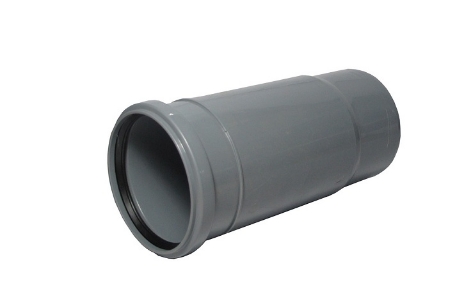

• муфта. Соединительная деталь, которая изготавливается из ПВХ и используется для стыковки труб на ровном отрезке трубопровода. Существует две разновидности муфт для внутренних канализационных коммуникаций: с упором, полнопроходная (используемая при ремонте);
• редукция. Это соединительная деталь, которая применяется для организации переходов между трубами с различными показателями сечения. Кроме этого, она используется и для соединения труб из разных материалов (например, для стыковки ПВХ и чугуна);

Для монтажа системы используются разные виды фитингов, позволяющие менять направление системы, разветвлять ее, беспрепятственно осуществлять ремонт и профилактику во время эксплуатации

• ревизия. Оснащается крышкой и применяется в случае, если планируются очистительные мероприятия;
• тройник. Популярный фитинг, который используется для присоединения вспомогательной ветки к главной канализационной линии. Наиболее востребованы тройники, которые имеют следующие углы: 45, 90°;
• крестовина (с одной или двумя плоскостями). Соединительная деталь, для стыковки четырёх труб между собой. Канализационная крестовина может иметь различный диаметр патрубков, для стыковки труб с разными показателями сечения;
• заглушка. Используется для закупорки глухого участка канализационной коммуникации.
• отвод. Это приспособление, которое применяется для разветвления канализации под определённым углом. Как правило, эти углы составляют 30, 35 и 90°.

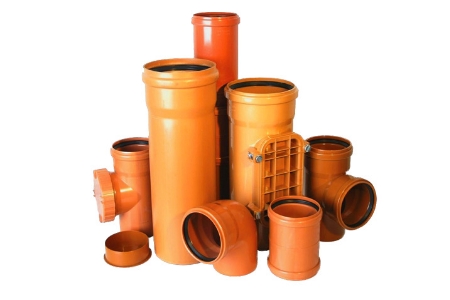

Фитинги ПВХ для наружной канализации

Для наружной канализационной сети применяются такие же фитинги, как и для внутренней, однако, существуют некоторые отличая в их строении. Стыковка таких изделий так же выполняется посредством резинового уплотнителя. Итак, рассмотрим виды фитингов для наружной канализации и их особенности:

• отвод. Отвод для наружной канализации отличается тем, что имеет большее разнообразие углов. С помощью такого соединительного элемента можно организовать разворот трубы на: 15, 30, 45, 67, 90°;
• отвод двухраструбный. Изделие, каждая сторона которого оснащается резиновыми уплотнительными элементами;
• муфта. В этом случае она представлена только одним видом;
• тройник. Отличается тем, что его угол всегда равен 90°. Тройник для наружной канализационной сети может быть трёхраструбным;

Фитинги для наружных систем имеют тот же принцип сборки, что и для внутренних, но некоторые детали имеют конструктивные отличия

• крестовина (одноплоскостная). Располагается всегда под прямым углом, как и тройник;
• обратный клапан. Такой фитинг монтируется на горизонтальную канализационную линию, уклон которой не превышает 2 сантиметра на метр;
• двухколенный сифон.

При монтаже наружной канализации очень важно правильно подобрать соединительные элементы. Это необходимо для организации разветвлений и выполнения нужного уклона системы.

Фитинги, монтируемые с помощью клея

С помощью клея монтируются следующие виды фитингов:

• муфта;
• отвод, с помощью которого можно организовать поворот системы на 30, 45, 87, 90°.
• тройник, который монтируется на клей и обладает углами поворота, соответствующими аналогичному показателю у тройника для внутренней канализационной конструкции;

Полезная информация! Соединительные изделия, которые устанавливаются посредством использования специального клеевого состава, можно эксплуатировать для внутренних и наружных канализационных коммуникаций.

• редукции;
• ревизии;
• крестовина (двухплоскостная), которая имеет углы 45 и 90°;
• заглушка под клей;
• седёлка. Это специальное соединительное приспособление, которое применяется для врезки в главный стояк. Этот элемент может быть оснащён раструбом, расположенным под углом 90°.

Что такое компенсационный патрубок

Это изделие применяется для ремонта канализационных конструкций внутри жилых, промышленных и других сооружений. Компенсационный патрубок монтируется на месте вырезанного (поломанного) участка коммуникации. Его стыковка к трубе выполняется посредством соединительного раструба с одной стороны, а с другой — при помощи ещё одного соединительного элемента — муфты. Такие канализационные патрубки считаются очень популярными изделиями и также оснащаются резиновыми уплотнительными элементами.

Компенсационный патрубок применяется во внутренних системах канализации

Отличается такое изделие наличием удлиненного раструба, который позволяет размещать в нем трубу достаточно глубоко, независимо от того, вертикально расположена система или горизонтально. Такой патрубок необходим и для компенсации теплового расширения, которое может вызвать деформацию и разрушение канализационной системы.

Особенности монтажа ПВХ фитингов для канализации

Для правильного монтажа канализационной конструкции своими руками необходимо ознакомиться с особенностями использования отдельных элементов, а также с правилами монтажа. Существует несколько полезных советов, благодаря которым можно избежать проблем при прокладке этой коммуникации. Рассмотрим их:

• трубы из поливинилхлорида необходимо резать специальной ножовкой (по металлу). Желательно, чтобы зубцы на полотне были мелкими. Это необходимо для того, чтобы получить максимально ровный срез, без торчащих пластиковых кусков;
• после нарезки труб на сегменты необходимого размера рекомендуется провести обработку их торцов. Торцы не должны иметь заусенцев, быть шероховатыми. Для этого можно использовать наждачную бумагу. Подготовка торцов поспособствует более плотной усадке фитинга. Кроме этого, в процессе эксплуатации, хорошо зачищенные детали минимизируют риск протечки;
• торцы при зачистке не должны быть влажными;

Стыки труб с фитингами не должны иметь никаких пустот. Если пустоты присутствуют, рекомендуется обработать их герметизационным составом, чтобы избежать протекания проблемного участка во время эксплуатации.

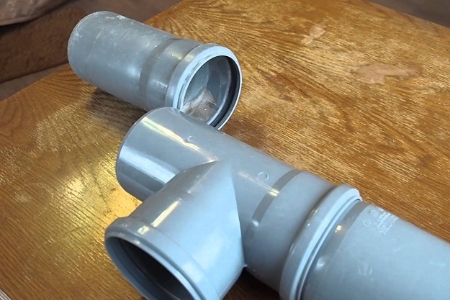

Поэтапный монтаж соединительного фитинга, который имеет в своём составе уплотнительное резиновое кольцо, таков:

1. В первую очередь соединительное приспособление необходимо зачистить от пыли.
2. Нужно убедиться в том, что резиновое уплотнительное кольцо расположено правильно.

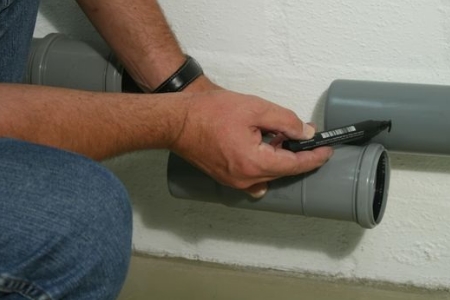

3. На третьем этапе рекомендуется воспользоваться маркером. Он понадобится для того, чтобы отметить на ПВХ трубе глубину, на которую будет монтироваться соединительный элемент.
4. Затем на внутреннюю поверхность фитинга необходимо нанести герметизационный материал на основе силикона. Рекомендуется проводить эту работу аккуратно, так как лишний расход герметизационного материала отразится на финансовых затратах.
5. На последнем этапе необходимо состыковать канализационный фитинг с трубой. Стыковка производится по ранее отмеченной маркером линии.
