Циркуляционный насос — устройство, обеспечивающее ток воды под заданным напором в кольцевых или замкнутых системах. Он позволяет поддерживать циркуляцию, а значит и перенос тепла в системе.

Устройство циркуляционного насоса

Прибор предназначен для чистой воды (агента) и имеет, как правило, вихревую крыльчатку. По строению циркуляционные насосы разделяют на устройства с «мокрым» и «сухим» ротором.

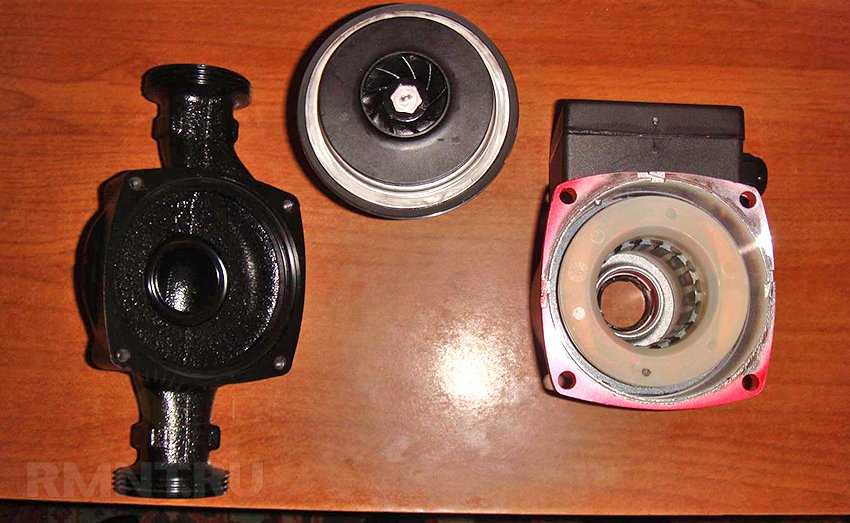

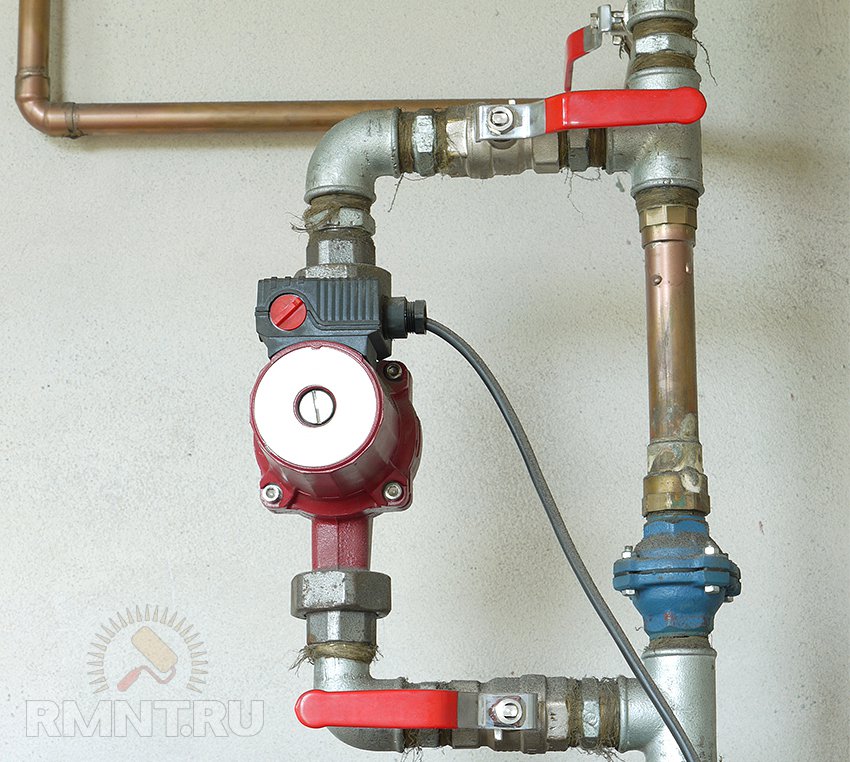

«Мокрый ротор» расположен в среде агента в герметичной камере из нержавеющей стали, которая отделяет его от сухого статора. Такое оригинальное решение делает его работу бесшумной, а охлаждение естественным (температуру снимает агент). К тому же решается проблема смазки подшипников за счёт перекачиваемой среды.




Насосы такого строения очень компактны, эргономичны и предназначены для бытовых систем. Камеру обычно выполняют из нержавеющей стали, бронзы, алюминия (для холодной среды) или чугуна (для отопления). Крыльчатка — из технического полимера или нержавейки.

Такие преимущества конструкции обернулись относительно низким КПД, которого, впрочем, вполне достаточно для применения насоса в бытовых системах.

Область применения:

  1. Бытовое отопление и водопровод.
  2. Повышение напора в системе водоснабжения.
  3. Устройство тёплого пола из труб отопления.
  4. Перекачка жидкостей.


Бытовые циркуляционные насосы с «мокрым ротором» имеют следующие ограничения показателей:

  1. Давление в системе — до 10 бар.
  2. Температура среды (агента) — до 110 °С.
  3. Напор — до 10 метров*.
  4. Производительность — до 10 куб. м/час.

* — для таких насосов напор — не высота столба воды, а показатель преодоления гидравлического сопротивления всей системы.

Параметры циркуляционных насосов с «мокрым ротором»:

Параметр

Единица

Elsotherm ELS 25/8, Китай

«Кратон CWP-01», Россия

VORTEX HZ 401-DN 25, Чехия

Wilo Star-RS 25/4, Германия

Grundfos UPS 32-40, Германия

Производительность

л/час

2400

3000

3500

2500

10000

Напор*

м

8

4

10

4

4

Мощность

Вт

100

72

56

48

45

Цена (ориентировочно)

Руб.

1800

2500

3600

4000

4700


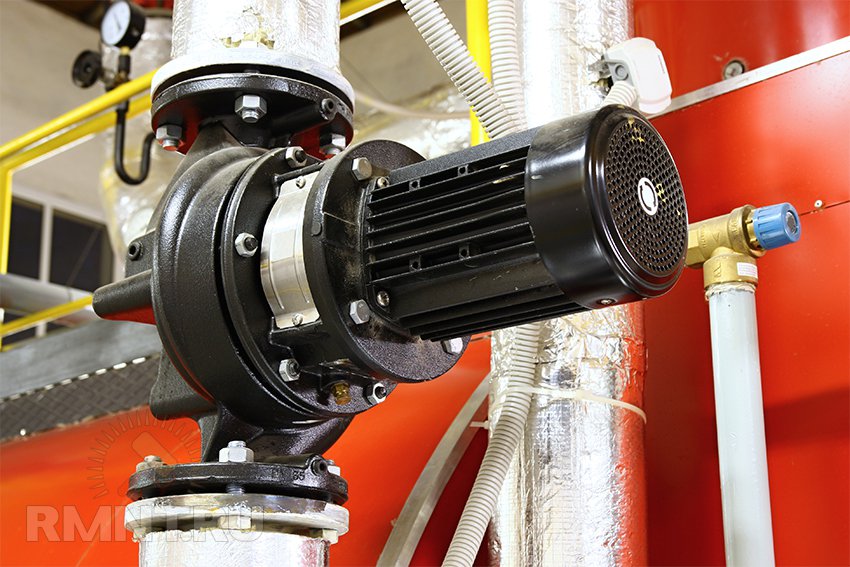

«Сухой ротор» имеет традиционную конструкцию электродвигателя, который сопрягается через вал с улитой (камерой насоса). Герметичность обеспечивают сальники. В этом случае ротор и статор двигателя взаимодействуют с максимальной отдачей, что сказывается на увеличении КПД. Но при этом открытая конструкция делает работу мотора шумной.




Насосы такой конструкции максимально реализуют мощность двигателя, поэтому их показатели значительно выше, чем у бесшумных бытовых моделей. Принцип «сухого ротора» применён в садовых центробежных и вихревых насосах.
