Обзор фильтров для систем отопления: грязевых, магнитных, отстойников

Перепады температур и давления в системе отопления являются основными факторами ржавления труб и стальных элементов. Это приводит к засорению воды, что ухудшает состояние радиаторов, теплообменника котла и т.д. Во избежание этого необходимы фильтры для системы отопления: грязевые, магнитные, отстойники и подобные им компоненты.

Актуальность установки фильтров отопления

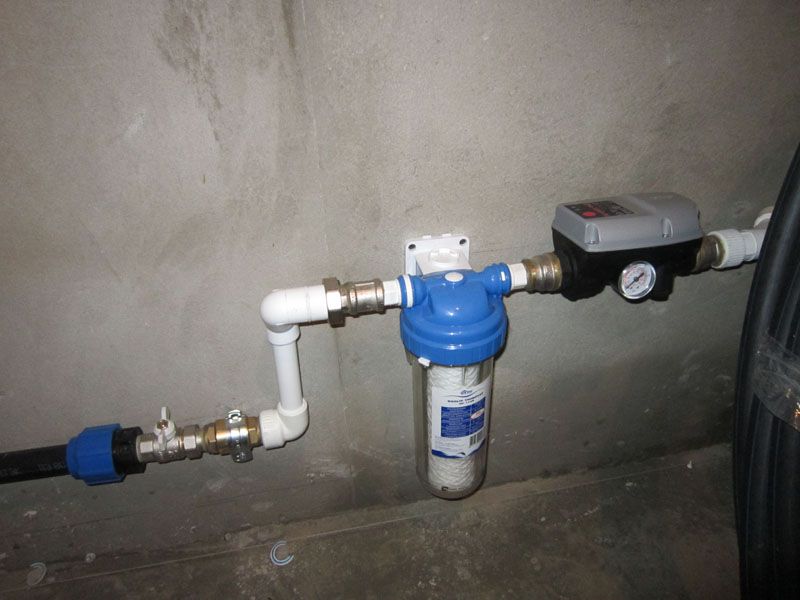

Фильтр механической очистки в системе центрального отопления

Что еще является причиной изменения состава теплоносителя? Во-первых – подключение узла подпитки к центральному водопроводу. В этом случае грязевые фильтры для отопления будут задерживать большую часть примесей.

Помимо этого существует другой фактор появления инородных элементов в воде. Даже в тщательно дистиллированном теплоносителе есть определенный % минеральных добавок. Во время повышения температуры он выпадает в осадок, формируя известковый налет на трубах. При достаточно интенсивной циркуляции часть его попадает в воду в виде частиц достаточно большой фракции. Установленный фильтр для системы отопления будет задерживать их, тем самым оставляя параметры системы на должном уровне.

Из каких фильтрующих элементов должна состоять автономная система отопления?

• Предварительная грубая очистка. В обязательном порядке устанавливается при подключении к центральному водопроводу для подпитки системы. Оптимальная модель – фильтр отстойник в отоплении, в колбу которого собираются все инородные компоненты;
• Тонкая очистка. С ее помощью можно задерживать продвижение небольших частиц, размер которых менее 100 мкм;
• Дополнительные магнитные фильтры для отопления. На их стенках, изготовленных из ферримагнитного сплава, остаются металлизированные частицы – ржавчина, сколы от труб и т.д.

Выбор наиболее подходящих для отопления моделей фильтров необходимо начать с тщательного анализа каждого вида.

Установка фильтра-грязевика обязательна, так как даже в автономной системе с хорошо обработанным теплоносителем в воду может попадать ржавчина от труб и теплообменника котла.

Грубая очистка воды фильтрами отопления

Основным компонентом системы для задержания достаточно больших загрязнителей является фильтр грубой очистки для отопления. В зависимости от схемы и вида отопления обязателен его монтаж на нескольких участках. Существуют несколько моделей фильтров грубой очистки, которые отличаются не только конструктивно, но и материалом изготовления.

Фильтр-грязевик

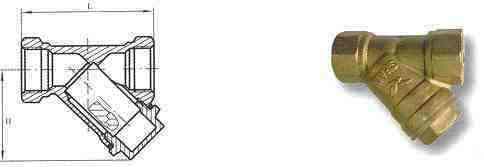

Фильтр-грязевик для отопления

Самая простая конструкция представляет собой элемент, устанавливаемый на определенный участок системы. В нем присутствует сетчатый уловитель, расположенный в ответвляющем патрубке конструкции.

Он монтируется на подключении к центральной отопительной системе. Для автономных схем его установка обязательна в точках разветвления, на обратной трубе перед ее подсоединением к котлу и на байпасах.

В зависимости от конструкции и материала изготовления фильтр-грязевик для системы отопления может быть следующих видов:

• По способу подсоединения – резьбовой, приварочный или фланцевый;
• По расположению – вертикальный или горизонтальный.

Самые распространенный латунные модели рассчитаны на максимальную температуру до 150°С при давлении свыше 2,5 МПа. Такими же показателями обладают стальные виды, но они более подвержены коррозии. Для пластиковых трубопроводов существует полимерный фильтр для системы отопления. Однако их температурный режим работы намного ниже, чем для остальных – предельная температура теплоносителя находится на отметке +90°С.

Инструкция по установке фильтра-грязевика

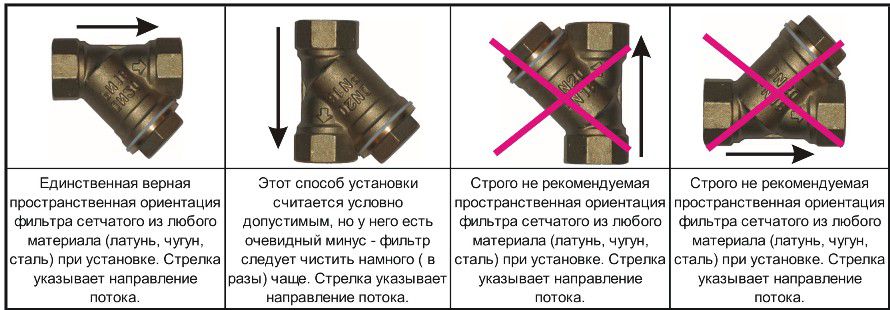

Для того чтобы фильтр для отопления исправно выполнял свою функцию необходим правильный монтаж. На корпусе устройства обязательно указывается направление движения теплоносителя. Если же установить его наоборот, то помимо отсутствия фильтрации возникнет дополнительное гидравлическое сопротивление.

Также необходимо периодически проводить очистку сетки от накопившейся грязи и мусора. Для этого на отводящем патрубке есть винтовая крышка, которую можно снять. Но предварительно следует перекрыть движение теплоносителя на этом участке трубопровода.

Фильтр с сеткой для системы отопления защитит циркуляционный насос от попадания в лопасти мусора. Если его не установить, то вероятность выхода крыльчатки и двигателя из строя возрастает в разы.

Фильтр отстойник

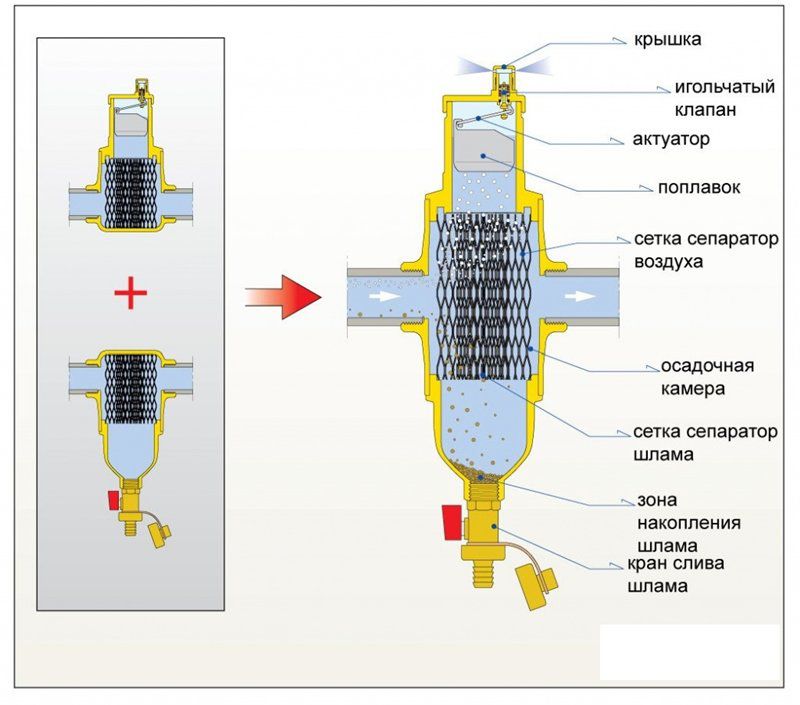

Фильтр отстойник с воздушным сепаратором

Это усовершенствованная модель, позволяющая долгое время не проводить профилактические работы. Специфика конструкции грязевого фильтра для отопления с отстойником заключается в наличии колбы, расположенной внизу. Инородные компоненты, задерживаясь на металлической сетке под действием силы тяжести, опускаются на его дно. Колба изготавливается из термостойкого прозрачного пластика, что позволяет визуально контролировать степень загрязнения элемента.

Нередко для уменьшения содержания кислорода в воде, в одном корпусе с фильтром для системы отопления устанавливают сепаратор. При прохождении теплоносителя через фильтр происходит выделение воздуха, который концентрируется в верхней части конструкции. При достижении определенного значения давления открывается спускной клапан.

Преимущества и особенности установки подобной модели фильтра грубой очистки для отопления заключаются в следующем:

• Возможность визуально контролировать степень заполнения колбы. Для слива загрязненной жидкости снизу установлен кран;
• Уменьшение содержания воздуха в воде ведет к минимизации коррозийных процессов на стальных элементах системы;
• Монтаж осуществляется практически сразу после котла отопления. Именно в этой части трубопровода значение температуры и давления теплоносителя максимальны, что способствует лучшей работе сепаратора.

Но нужно учитывать большую разницу в стоимости. Средняя цена фильтра-грязевика для системы отопления составляет около 140 руб. В то же время комбинированная модель с воздушным сепаратором обойдет гораздо дороже – до 7 тыс. рублей.

Обязательно проверяйте материал изготовления колбы у фильтра-отстойника. Это должен быть термостойкий пластик, который не потеряет своей формы под воздействием высокой температуры.

Фильтр тонкой очистки

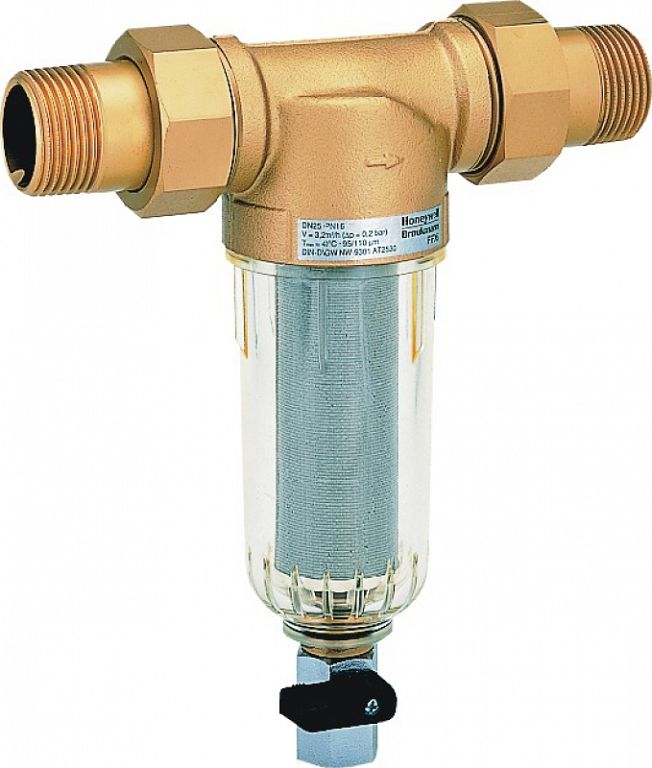

Фильтр тонкой очистки

В автономных системах предпочтительно устанавливать дополнительный фильтр тонкой очистки. Он отличается от вышерассмотренных видов тем, что в качестве основного компонента используется кассета. В зависимости от конструкции она может иметь либо цилиндрическую, либо квадратную форму. Последняя большая редкость, так как производство таких видов связано с определенными трудностями.

При выборе нужно обратить внимание, чтобы модель фильтра для системы отопления была рассчитана для достаточно высоких температур. Если установить аналог для водопровода – корпус или фильтрующий элемент могут повредиться под воздействием горячей воды. Еще одним фактором является пропускная способность – она не должна быть меньше рассчитанного напора в системе. Обычно это 7,2 м³/час.

Какие еще параметры важны для фильтра тонкой очистки, предназначенного для установки в систему отопления?

• Возможность крепления к стене. Это важно для пластиковых трубопроводов, у которых не допускается увеличение нагрузки вследствие заполнения колбы водой;
• Материал изготовления фильтрующего элемента. Для отопления лучше всего приобретать сетчатые модели из металла;
• Максимальные значения температуры и давления.

Насколько актуален монтаж фильтров для отопления тонкой очистки. Если была проведена предварительная обработка теплоносителя – можно обойтись и без них. К тому же при использовании антифризов установка фильтра тонкой очистки запрещена. Плотность теплоносителя будет намного выше, чем у воды. Это затруднит его протекание через фильтрующий элемент. Средняя стоимость этого компонента для отопления составляет от 2,2 до 4 тыс. руб.

Небольшое увеличение бюджет на обустройство или модернизацию отопления с фильтрами (грязевыми, магнитными, отстойниками) снизит вероятность появления аварийной ситуации.

Магнитные модели фильтров отопления

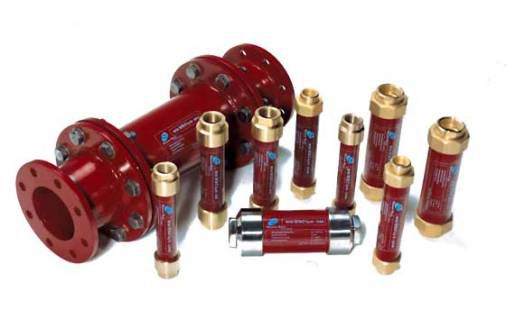

Магнитные фильтры для отопления

Изначально разработка фильтров для системы отопления с магнитом была рассчитана только для водоснабжения. Однако их уникальные эксплуатационные качества способствовали применению в отоплении.

Конструкция состоит из двух постоянных магнитов с различными полюсами, расположенными друг напротив друга. Металлические элементы в воде имеют небольшой размер, поэтому, попав в поле действия магнитного фильтра для отопления, остаются на его поверхности. Но как его потом очистить? На самом деле даже после 10 лет эксплуатации уровень загрязнения стенок будет предельно низкий. Это не повлияет на пропускную способность на этом участке системы.

Помимо магнитов в состав могут входить грязевые фильтры отопления. Но главным критерием выбора является конструкция. Она может быть двух видов:

• Съемная. Представляет собой две пластины, устанавливаемые на трубу отопления. Характеризуется простым монтажом и возможностью быстрой замены;
• Несъемная. Это труба, изготовленная из ферримагнитных сплавов. В отличие от вышеописанной модели, монолитные магнитные фильтры для систем отопления имеют больший ресурс работы, а также характеризуются высокими показателями магнитного поля.

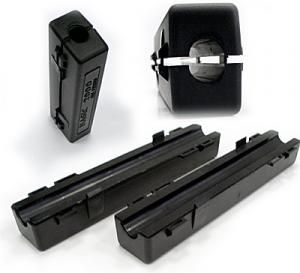

Съемный магнитный фильтр

Стоимость зависит от модели, а в частности – ее вида и размеров магнитной части. Самый простой фильтр с магнитами для отопления стоит около 600 руб. Но конструкция с оптимальными эксплуатационными параметрами обойдется в 4-5 тыс. руб.

Стоит ли устанавливать все описанные виды или достаточно обойтись фильтром грубой очистки в отоплении? Многое определяет предварительная подготовка теплоносителя и материал изготовления труб. Для автономной системы с пластиковыми магистралями, заполненной дистиллированной водой, достаточно наличие фильтра с отстойником. При подключении к центральному отоплению лучше всего установить все три вида, так как вода в большинстве случаев содержит большое количество примесей и загрязняющих компонентов.
