Обратный клапан в системе водоснабжения

Технически грамотное обустройство такой системы, как водопровод частного дома с индивидуальным источником в обязательном порядке требует установки в систему обратного клапана, устройства, отвечающего за поддержание необходимого уровня воды в водопроводе. Вернее, позволяющего поддерживать этот уровень до поступления воды в емкость повышающего насоса.

Для чего нужен обратный клапан

В частном доме индивидуальная система водоснабжения чаще всего запитывается из водоносного горизонта, расположенного на глубине от 4 до 8 метров. Этот показатель сопоставим с глубиной колодца или небольшой скважиной, на такой глубине с разницей в 1-1,5 метра находится и водозабор, проще говоря, фильтр трубы, всасывающий воду в систему водоснабжения.

Независимо от мощности насоса и продуктивности водоносного горизонта воду необходимо поднять на высоту поверхности, а это 4-6 метров и транспортировать к дому, пусть это и небольшой клон всего 5-10 градусов, но расстояние тоже может быть приличным – до 10 и более метров. При постоянно работающем насосе, это задача решается просто – под действием погруженного иди поверхностного насоса вода поднимается и заполняет всю систему водопроводов. Но если не установлен обратный клапан, то сразу после того как будет отключен насос, вода самотеком, по тем же трубопроводам сольется обратно в колодец или скважину. И при необходимости, к примеру, помыть посуду, придется снова включить насос и снова ждать, когда вода наполнит систему водопровода.

Для того чтобы такая ситуация не повторялась снова и снова, в систему устанавливают обратный клапан, который обеспечивает прохождение жидкости в одном направлении и блокировку при изменении ее направления оттока, и таким образом, вода, попавшая в систему водопровода остается в трубах, а не стекает обратно в колодец.

Где правильно устанавливать обратный клапан

Установка такого элемента конструкции системы водоснабжения чаще всего требуется непосредственно в месте забора воды, то есть на конце трубы. Такое расположение этого узла применимо как для трубы в колодце, так и в скважине при установке всасывающего поверхностного насоса.

Соответствующий диаметру трубы клапан, посредством переходника устанавливается на самую нижнюю часть трубы, и таким образом препятствует оттоку воды из водопровода.

Особенностью такого варианта выступает необходимость в обязательном порядке кроме клапана установить на него и сетчатый фильтр, для предотвращения попадания в камеру устройства мелких камней и прочего мусора. Такие инородные предметы могут блокировать работу механизма закрытия и, таким образом, привести клапан в нерабочее состояние.

Для погруженных центробежных насосов, постоянно находящихся в воде установка клапана делается, сразу после насоса, но при такой схеме рекомендуется установка проточного фильтра с герметичным корпусом. Такая конструкция обеспечит постоянную подачу воды, поскольку столб воды будет находиться над корпусом устройства, а пространство фильтра и камеры насоса и так постоянно находится под толщей воды.

Еще одним подобным вариантом установки клапана может быть вариант установки его в связке с глубинным насосом мембранного типа. Здесь, в зависимости от конструкции насоса, его можно устанавливать как на выходной патрубок, так и в качестве вставки в трубопровод или шланг.

Устройство обратного клапана

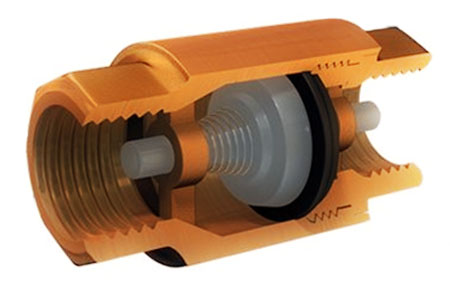

Принципиально в устройстве обратного клапана ничего необычного нет. Корпус представляет собой цилиндр из металла, чаще всего бронзы или латуни, внутри которого имеется камера, которую закрывает клапан. Плотность закрытия обеспечивается пластиковой или резиновой прокладкой, а работа обеспечивается наличием пружины, которая плотно прижимает клапан.

Корпуса, как правило, сегодня выпускаются сборными, ведь установка внутрь корпуса клапанной группы и пружины проводится путем разборки частей корпуса с последующей их сборкой. Все детали выполняются из высококачественных материалов, ведь постоянное место установки его чаще всего в водной среде.

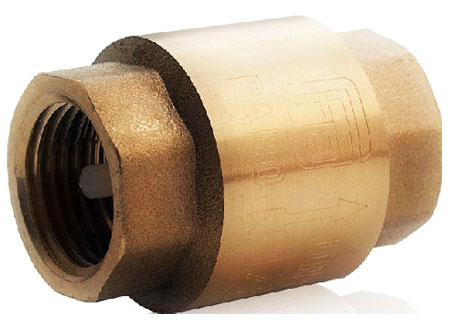

Корпус с обоих концов имеет резьбу для удобства сборки. А вот направление потока воды можно определить по стрелке, нанесенной на корпусе, она указывает направление потока. Для водопроводов холодной воды выпускаются стандартные модели клапанов унифицированных размеров от 50 до 300 миллиметров в диаметре, или от 2 до 12 дюймов. Все размеры стандартизированы и соответствуют установленным техническим стандартам.

По типу конструкции клапана принято различать на обратные клапаны и обратные затворы. Различие между ними состоит в том, что первые имеют задвижку в виде металлического диск, а вторые работают по принципу золотника с пружиной и уплотнителями. Клапаны имеющие задвижки принято разделять на ударные (принцип действия связан с ударным закрытием задвижки) и безударные, обеспечивающие мягкое закрытие задвижки.

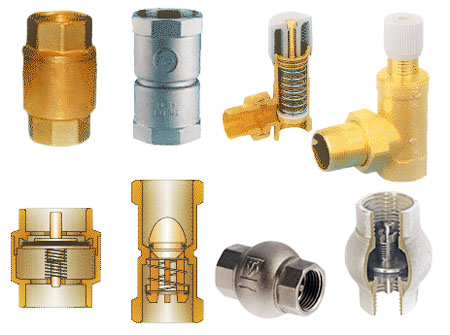

Основные типы обратных клапанов для системы водопровода

В водопроводных коммуникациях частного дома, чаще всего используется обратный клапан подъемного типа. Этот элемент обеспечивает надежное удержание столба воды в несколько метров. Он отлично работает как при скважинном типе водозабора, так и при установке в колодец. Под действие потока воды происходит сжатие пружины и открытие пространства для прохода воды.

Шаровой обратный клапан в основе конструкции имеет конусообразную камеру, в которой в качестве затворки используется шар. Конус своим основанием расположен в направлении потока воды. Под действием потока шар перемещается внутри конуса и открывает пространство для жидкости. При прекращении поступления воды шар перемещается в обратном направлении, перекрывая горловину конуса.

Обратный клапан, использующий поворотную пластину, которая откидывается при прохождении жидкости через корпус и блокирует отверстие при изменении направления потока.

Каждая из конструкций такого устройства с успехом применяется на практике, как в водопроводных системах частных домов, так и городских коммуникациях. Особенностью установки того или иного вида оборудования обусловлена, необходимостью проекта и техническими параметрами, начиная от его массы, материала изготовления корпуса и заканчивая применением в специфических условиях, например, в водопроводах горячей воды.

Специфические места установки обратных клапанов в системе водопровода частного дома

Для частного дома, использующего индивидуальный источник водоснабжения и включающий в себя такие элементы, как насосное оборудование, гидроаккумулятор, фильтры, бытовые приборы, установка обратных клапанов возможна и в других местах, требующих строго направленного направления потока воды.

Обратный клапан чаще всего кроме всасывающего устройства в колодце или скважине устанавливается перед фильтрующей установкой. Такое место обусловлено необходимостью обеспечить постоянное наличие воды в корпусе фильтров.

Установленный перед бойлером обратный клапан гарантирует правильное направление потока воды, и служит дополнительной страховкой работы встроенного штатного элемента самого водогрейного бойлера.

Еще одним вариантом установки обратного клапана может быть установка этого элемента дополнительно перед насосной станцией при большой трассе подачи воды от скважины или колодца. Такое расположение дополнительно страхует нижний обратный клапан в месте водозабора.

И, конечно, такое устройство устанавливается перед счетчиком воды, чтобы изменение направления потока воды не вызывало повторное включение счетчика. Такая ситуация связана с использованием одного источника и одного насосного оборудования для обеспечения нескольких частных потребителей.

Возможные неисправности и методы их устранения

Несмотря на высокую надежность таких устройств они, как и любой технический элемент имеют особенности эксплуатации и также могут ломаться и выходить из строя.

Чаще всего обратный клапан перестает работать:

• При попадании в корпус мусора и камней;
• При повреждении пружины;
• При снашивании поверхности резиновых или пластиковых уплотнителей;
• Постепенного старения и потери эластичности пластика и резины;
• Воздействия воды и растворенных в ней химических веществ.

Традиционно в случае неудовлетворительной работы клапана, его попросту меняют, поскольку замена отдельных деталей и узлов по стоимости намного превосходит цену нового. А вот продлить срок службы такого устройства, вполне возможно, для этого достаточно установить на входе обычный, самый простой сетчатый фильтр. Такого простого устройства вполне достаточно для того чтобы срок службы клапана был увеличен практически вдвое.
