Назначение и особенности балансировочного клапана

Эффективную работу отопительной системы во многом определяет ее сбалансированность. Она позволяет предотвратить вероятность возникновение ситуаций, когда в один контур отопления подается избыточный объем теплоносителя, в то время как в другой его подается недостаточное количество. Для этого в состав отопительной системы должны входить балансировочные клапаны, например производителей Danfoss или WATTS, принцип работы которых позволяет произвести гидравлическую балансировку потоков теплоносителя по различным элементам отопительной системы или же стабилизировать в них циркуляционное давление или температуру.

При необходимости можно производить установку трубопроводной дросселирующей арматуры других производителей, которая исключит нестабильность работы системы отопления, сложный запуск системы, неравномерное распределение теплоносителя и связанный с этим неравномерный прогрев помещений.

Какие клапана бывают

Балансировочные клапана принято разделять на:

• Автоматические (динамические), которые способны поддерживать постоянный перепад давления в стояках двухтрубной системы отопления или расход в стояках однотрубной системы отопления;

• Ручные (статические), такая регулирующая арматура используется как  регулировочная диафрагма в системах, где нет автоматического регулирующего устройства, а также если установленный регулятор не позволяет ограничивать предельное значение расхода. Они относятся к устройствам вентильного типа.

Следует отметить, что все современные системы отопления, в которых используются

радиаторные терморегуляторы, являются динамическими системами. В результате функционирования, радиаторный терморегулятор, постоянно реагирует на малейшие изменения температуры воздуха в помещении, меняя тем самым расход теплоносителя, что приводит систему отопления в постоянно меняющийся (динамический) режим работы. Данный режим работы обуславливает необходимость применения автоматических (динамических) балансировочных клапанов.

Также клапана принято классифицировать в зависимости от назначения:

• используемой рабочей среды: воды, гликолевого раствора, пара;
• параметров рабочей среды: давления, расхода, температуры;
• места установки: подающий или обратный трубопровод, байпас;
• типа здания (одноквартирного или общественного);
• рабочей функции, предусматривающей регулировку давления, температуры, расход рабочей среды. Возможна также их комбинация;
• типу присоединения, которое может быть резьбовым или фланцевым.


Для изготовления клапанов могут использоваться различные материалы. Статические клапаны, как правило, изготавливаются из латуни (могут иметь фланцевое и резьбовое соединение) или чугуна (только фланцевое присоединение). При изготовлении динамических изделий может использоваться латунь, чугун или углеродистая сталь, позволяющая обеспечить требуемые технические характеристики.

Для удобства регулирования клапана могут комплектоваться:

• фиксатором настроенного положения;
• индикатором положения затвора и значением настройки;
• патрубком для дренажа участка, на котором монтируется клапан
• измерительной диафрагмой, позволяющей обеспечить высокоточное определение расхода;
• патрубками для измерения расхода теплоносителя, давления и перепада давления на клапане.

Принцип работы балансировочного клапана

Основные отличия балансировочного клапана и запорного заключаются в том, что балансировочный клапан может работать, когда затвор находится в промежуточном положении. Стоит отметить, что конструктивное исполнение балансировочного клапана может быть различным. Существуют клапана, у которых шток располагается под углом относительно потока, а золотник изготавливается не только прямой, но и цилиндрической, конусной или радиальной формы. Рассмотрим принцип работы клапана, имеющего прямой шток и плоский золотник.

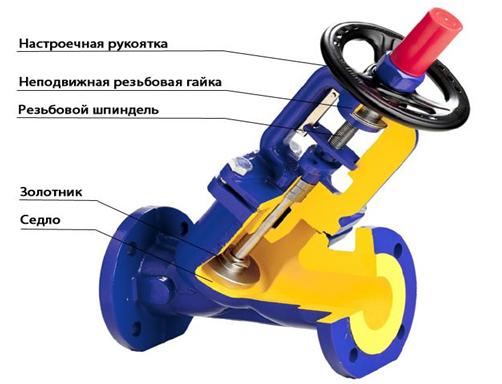

Балансировочный клапан с прямым штоком

В процессе работы клапана происходит изменение проходного сечения между парой золотник — седло. За счет этого и достигается сбалансированность системы. Золотник располагается в плоскости, параллельной оси трубопровода. В то время как в плоскости, располагающейся перпендикулярно оси трубопровода, располагается резьбовой шпиндель, с которым шарнирно соединен золотник. В корпусе клапана находится неподвижная резьбовая гайка, которая совместно со шпинделем образует ходовую пару.

За счет вращения настроечной рукоятки крутящий момент передается через шпиндель и связанную с ним неподвижную резьбовую гайку, в результате золотнику сообщается поступательное движение, в результате которого он перемещается из крайнего нижнего в крайнее верхнее положение. Находясь в крайнем нижнем положении, золотник плотно  соединяется с седлом в корпусе клапана, тем самым герметично перекрывая поток.

В зависимости от вида используемого теплоносителя герметичное перекрытие потока обеспечивается использованием уплотнения между затвором и седлом, создаваемого фторопластовыми или резиновыми кольцами или по типу метал-метал (игла). В результате изменения проходного сечения, меняется пропускная способность балансировочного клапана, под которой понимается значение, численно равное расходу, выраженному в м. куб./ч, через полностью открытый клапан, при котором потеря напора будет составлять 1 бар. Зависимость пропускной способности от изменения положения затвора можно посмотреть в технических характеристиках клапана.

Клапана от датского производителя Danfoss

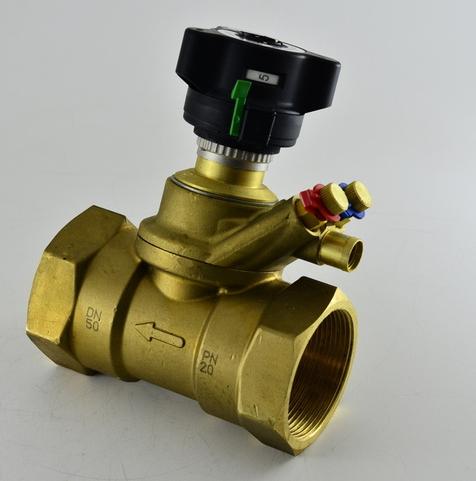

Помимо оборудования компании WATTS, еще одним производителем является датская компания DANFOSS, поставляющая клапана всех типов, отличающихся высоким качеством исполнения. Ручные клапаны MSV-BD LENO™ относятся к клапанам нового поколения. Они позволяют решать задачи по гидравлической балансировке систем отопления. При этом они сочетают в себе функции, характерные для стандартного ручного клапана и шарового крана, обеспечивая тем самым быстрое и полное перекрытие потока. Большинство моделей позволяет снять данные на выходе и входе, однако у отдельных моделей ниппель предусмотрен только с одной стороны.

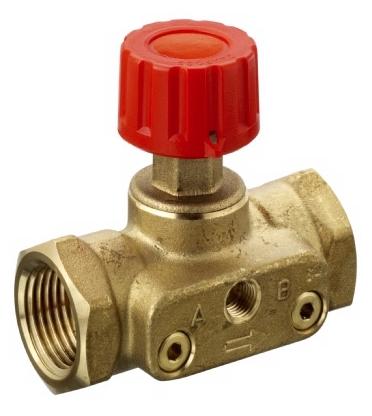

Автоматический клапан ASV-M

Автоматический балансировочный клапан ASV-M, цена которого позволяет говорить об оптимальном соотношении цены и качества, можно использовать как запорную арматуру и при необходимости присоединения импульсной трубки от ASV-P(V). ASV-I. Он позволяет ограничивать максимальный расход перемещаемого теплоносителя. Клапан комплектуется специальными заглушками под измерительные ниппели. Установив ниппели можно измерить расход теплоносителя, который протекает через конкретный участок системы.

Клапана серии ASV отличаются высоким качеством исполнения. Они позволяют поддерживать постоянную разность давлений между подающим и обратным трубопроводами. ASV-P, устанавливаемый на обратном трубопроводе, отличается фиксированной настройкой 10 кПа. В то время как ASV-PV имеет измеряемую настройку 5-25 кПа, а ASV-PV Plus – 20-40 кПа.

Как выполняется монтаж балансировочного клапана

При выполнении монтажа очень важно обеспечить требуемое положение клапана. При этом стрелка на корпусе должна совпадать с направлением движения теплоносителя. Такое положение позволит обеспечить не только нужное расчетное сопротивление балансировочного клапана, но и требуемый расход. При этом, стоит отметить, отдельные производители допускают возможность установки клапана не только по направлению, но и против потока. Шток, при этом, у большинства моделей, может занимать различное пространственное положение.

В процессе монтажа стоит защитить рабочие органы арматуры от попадания различных механических загрязнений. Для этого перед клапаном надо установить фильтр грязевик или специальный фильтр. Чтобы устранить турбулентное движение жидкости необходимо предусмотреть до и после балансировочного клапана прямые участки достаточной длины. Перед балансировочным клапаном обычно берут участок в 5 диаметров, а после балансировочного клапана в 2 диаметра. Данное требование в обязательном порядке указывается в документации к клапану.

Заполнять систему отопления, оснащенную балансировочным клапаном, необходимо особым образом. Для этого в системах, оснащенных динамическими клапанами, надо обязательно предусмотреть заправочные штуцеры, которые надо расположить в непосредственной близости от клапана на обратном трубопроводе. А клапана, смонтированные на подающем трубопроводе, необходимо предусмотрительно закрыть. Для настройки балансировочного клапана используется специальный расходомер или таблицы перепада давления и расхода. Однако в любом случае первоначальный расчет выполняется еще на стадии расчета отопительной системы.
