Lammin. Фитинги для полипропиленовых труб

Для создания трубопроводов различного типа сегодня широко применяются трубы из полипропилена. При монтаже систем отопления и горячего водоснабжения, а также различных технологических трубопроводов, используются ПП трубы, армированные стекловолокном. Они отличаются высокой долговечностью, сохраняют высокую пропускную способность, не боятся ржавчины и обладают целым рядом других преимуществ. Чтобы создать полноценный, функциональный трубопровод, помимо труб необходим целый ряд соединительных элементов — фитингов, — которые также изготавливаются из полиэтилена. Они позволяют выполнять соединение отдельных труб, обеспечивать переходы на другой диаметр труб, повороты, разветвления магистралей и дают возможность решать иные технологические задачи при создании системы.

Соединение фитингов с трубами из полипропилена выполняется методом сварки при помощи специального оборудования, которое разогревает сопрягаемые поверхности до температуры около 260 °C, при которой начинается плавление полипропилена. Также применяются комбинированные фитинги, одна сторона которых соединяется с полипропиленовой трубой, а другая — с металлической трубой, запорной арматурой или другим оборудованием, которое необходимо подключить к трубопроводу. Такой переходник с полипропилена на металл обеспечивает быстрый монтаж и высокую надежность соединения разных материалов.

При монтаже трубопроводов важно использовать фитинги, изготовленные из высококачественного полипропилена, изготовленные с соблюдением всех технологических требований. Такие фасонные части позволяют в полной мере использовать достоинства ППР труб и минимизируют недостатки, характерные для них. По своей цене полипропиленовые фитинги дороже соединительных элементов из других видов пластика. Однако их повышенная стоимость полностью оправдана, учитывая высокую долговечность и надежность. При этом фасонные части ПП стоят дешевле металлических.

Диаметры фитингов из полипропилена

Одним из важнейших параметров полипропиленовых фитингов является диаметр условного прохода. Учитывая достаточно большое значение толщины стенок труб, армированных стекловолокном. В связи с этим фитинги малых диаметров из этого материала не выпускаются. Наиболее распространенными являются диаметры в пределах от 20 мм до 40 мм. Максимальный диаметр полипропиленовых фитингов может достигать 110 мм. Такие элементы применяются в системах промышленных и инфраструктурных трубопроводов. Для комплектации бытовых инженерных систем чаще всего применяются фитинги с диаметром условного прохода 20 мм.

Классификация полипропиленовых фитингов

Фасонные части для ППР трубопроводов отличаются не только диаметром условного прохода, но и по функциональному назначению, от которого в значительной степени зависит форма изделия.

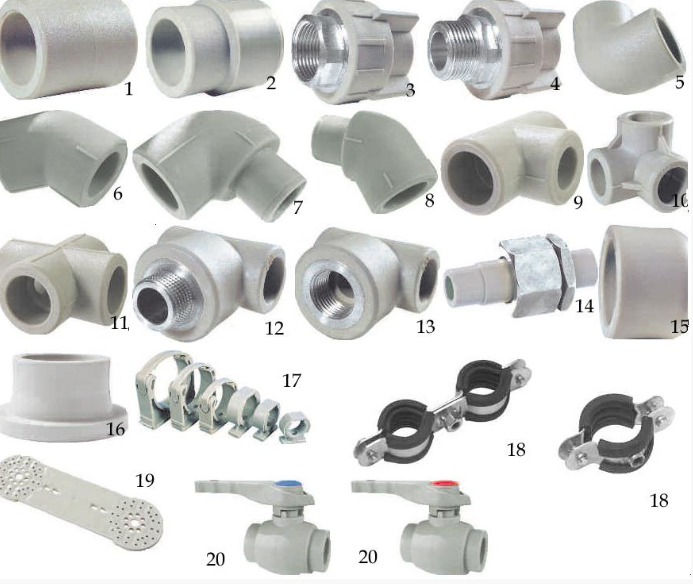

Фитинги для полипропиленовых труб, фото которых представлены на нашем сайте, по данному признаку можно разделить на следующие основные разновидности:

• муфта — соединительный элемент, который применяется для сопряжения труб при монтаже трубопроводов из полипропилена;
• уголок — элемент, необходимый для выполнения узла функционального поворота магистрали трубопровода;
• переходник — специальный вид фитингов, необходимых для выполнения перехода с одного диаметра трубы на другой диаметр. Также используются фитинги этого типа для перехода с полипропиленовой трубы на металлическую (с одной стороны размещается наружная или внутренняя резьба);
• тройник — фитинг, обеспечивающий соединение трех труб, за счет чего обеспечивается создание ответвлений магистралей трубопроводов;
• коллектор — специальное устройство с отсечными кранами, применяемое в системах отопления, теплых полов, водоснабжения для распределения потоков рабочей среды трубопроводов;
• американка — фитинг с металлической вставкой и накидной гайкой. Позволяет выполнять быстроразъемные соединения для подключения запорной арматуры, радиаторов и другого оборудования к трубопроводу;
• крестовина — элемент, обеспечивающий подключение четырех труб для выполнения разветвлений трубопроводов;
• обвод — специальный вид фитинга, который устанавливается в местах пересечения трубопроводов.

Важным требованием является использование для монтажа трубопроводов фитингов, изготовленных из того же материала, что и трубы. Например, для комплектации систем отопления применяются трубы, армированные стекловолокном. Соответственно для выполнения монтажных работ должны использоваться фитинги такого же типа. Обычные полипропиленовые элементы в данном случае не подойдут.

При сопряжении полипропиленовых труб с металлическими, а также для подключения к ППР трубопроводу различного оборудования и устройств используются комбинированные фитинги, которые могут иметь наружную или внутреннюю резьбу

По конфигурации и схеме соединения труб различают фитинги из полипропилена следующих видов:

• прямые;
• Y — образные;
• T — образные.

В зависимости от способа монтажа различают две основных разновидности фитингов для полипропиленовых труб:

• обжимные, или компрессионные;
• сварные.

Обжимные фитинги

Обжимные фитинги изготавливаются из латуни или нержавеющей стали. Полипропиленовая труба надевается на металлическую трубку. Для ее фиксации используется обжимное кольцо и расположенная поверх него компрессионная гайка. Герметизация места соединения достигается за счет резиновых уплотнителей. Поставляются такие элементы в готовом комплекте.

Основными преимуществами компрессионных фитингов для ПП труб можно назвать их следующие особенности:

• простой монтаж без необходимости использования специального сварочного оборудования;
• возможность демонтажа и повторного использования с сохранением всех функциональных характеристик;
• рабочая температура и давление, полностью соответствующие полипропиленовым трубам;
• возможность выполнения монтажа при низких температурах, когда сварка деталей из полипропилена невозможна.

В то же время необходимо учитывать, что раз в несколько лет на узлах соединения возможно появление протечек. Поэтому может возникать необходимость периодически подтягивать компрессионные гайки. Кроме того, при монтаже можно повредить уплотнительные элементы, что также вызывает протечку. Эти особенности могут существенно ограничивать область применения деталей обжимного типа. По своей цене компрессионные элементы в 2-3 раза дороже сварных.

Сварные фитинги

Сварные фитинги или фитинги под пайку представляют собой наиболее распространенную разновидность соединительных элементов, применяемых при монтаже ПП трубопроводов различного типа. В том числе они могут применяться для создания следующих видов систем:

• системы отопления и теплоснабжения;
• системы горячего и холодного водоснабжения;
• технологические трубопроводы;
• пневмопроводы и т.д.

Фитинги этого типа изготавливаются из того же материала, что и трубы. Монтаж сварных соединительных элементов осуществляется методом раструбной пайки. Основным оборудованием, используемым для выполнения работ, является специальный паяльник. С его помощью сопрягаемые поверхности трубы и фитинга одновременно нагреваются до температуры, при которой полипропилен начинает плавиться. После этого труба вставляется в раструб фитинга и прижимается несколько секунд. За счет пластичности нагретого материала происходит процесс диффузии контактирующих поверхностей. В результате детали спаиваются между собой.

В целом монтаж сварных деталей при наличии элементарных навыков не представляет особой сложности. При этом отсутствует опасность сорвать резьбу или повредить уплотнители, как при установке компрессионных элементов. Спаянный стык отличается высокой прочностью. Он способен выдерживать такое же рабочее давление и температуру, что и сама труба или фасонная часть. Герметичность узла соединения сохраняется в течение всего срока службы трубопровода, который может достигать 50 и более лет.

С учетом небольшой стоимости соединительных элементов под пайку, их качества делают их по-настоящему эффективным и универсальным решением для монтажа различных инженерных систем. В данной категории выпускаются практически все виды фитингов. Наиболее популярным из них являются муфты, тройники, переходники, уголки, коллекторы и т.д.

При необходимости подключения к трубопроводу из полипропилена металлической трубы или оборудования с металлическими выводами используются специальный вид соединительных элементов — комбинированные фитинги. Такой фитинг представляет собой переходник с полипропилена на металл. Он имеет корпус из полипропилена. На одном конце предусматривается раструб для соединения с ПП трубой методом сварки. На втором конце размещается внутренняя или наружная металлическая вставка с нарезанной резьбой. Шаг и размеры резьбы на фасонной части полностью соответствуют параметрам резьб, применяемых на металлических трубах. Таким образом, комбинированные фитинги позволяют выполнять сопряжение труб из разных материалов.

Американка

Американка представляет собой специальную разновидность исполнения комбинированного полипропиленового фитинга. Ее главная особенность заключается в наличии на одной из сторон металлической вставки с накидной гайкой, которая накручивается на резьбу стальной или другой металлической трубы. Герметичность соединения обеспечивается за счет использования торцевого уплотнительного кольца. На другом конце размещается раструб для присоединения полипропиленовой трубы методом сварки. Чаще всего соединение с накидной гайкой применяется на комбинированных муфтах, но также может использоваться и других видах ПП фитингов, включая уголки, переходники, тройники и другие типы.

Особенности ее конструкции делают американку практически незаменимым элементом для системы отопления, а также для других видов инженерных систем. Она позволяет выполнять надежное и герметичное соединение, которое можно быстро демонтировать при помощи обычного гаечного ключа. Поэтому американка отлично подходит для подключения к трубопроводу различного оборудования, в процессе эксплуатации которого может возникать необходимость обслуживания или замены. В частности, при помощи американки выполняется подключение радиаторов отопления, различных видов запорной и регулирующей арматуры, приборов учета воды и тепловой энергии и другого оборудования.
