Кран шаровый полипропиленовый: простое и надёжное запорное устройство

Полипропиленовые трубопроводы пользуются большой популярностью на современном рынке. Это связано с тем, что они имеют ряд неоспоримых достоинств, в сравнении с металлическими аналогами. Во время монтажа полипропиленовой коммуникации не обойтись без специальных фитингов — шаровых кранов, которые применяются для перекрытия потока рабочей среды в трубопроводе.

Особенности шаровых полипропиленовых кранов

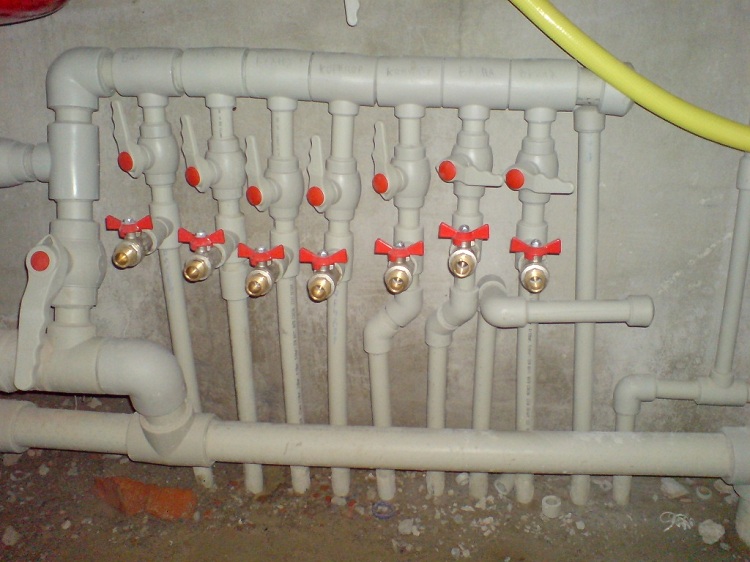

Кран шаровый для труб полипропиленовый выполняет функцию перекрытия потока воды в коммуникации. Шаровые вентили используются для следующих трубопроводных систем:

• холодного водоснабжения;
• горячего водоснабжения;
• отопительных коммуникаций.

Шаровым это приспособление называется потому, что его запорный элемент имеет форму шара. В этом шаре, как правило, присутствует отверстие сквозного типа. Такой шар изготавливается из резистентной к коррозийным воздействиям нержавейки, поэтому его можно использовать в водных средах.

Корпус шарового вентиля изготавливается из современного полимерного материала — полипропилена. Благодаря этому монтаж этих изделий выполняется таким же образом, как и стыковка ПП труб между собой. Такое устройство отличается тем, что имеет высокие пропускные показатели и не нуждается в обслуживании.

Ещё одним элементом конструкции этого приспособления является специальный рычаг, посредством которого регулируется положение запорного элемента. Для открытия или перекрытия потока рабочей жидкости шар поворачивается с помощью рычага вокруг своей оси. Этот поворот осуществляется в пределах 90



Важно! Шаровые вентили не предназначены для регулировки потока рабочей среды. Запорный механизм имеет два положение: открытое и закрытое. В случае если кран не до конца открыт или закрыт, увеличивается риск его быстрого износа и поломки.

Преимущества и недостатки шаровых ПП кранов

Рассмотрим в качестве примера технические характеристики распространённой модели шарового вентиля (PPRC PN20). Эксплуатационная температура для такого устройства находится в пределах от 0 до +95 °C. Показатель сечения такого приспособления составляет 20,63 мм, а эксплуатационный срок достигает 50 лет (для трубопроводов, транспортирующих холодную воду) и не менее 25 лет для труб горячего водоснабжения. Давление, которое способен выдержать такой вентиль — 20 бар.

Шаровые ПП изделия регламентируются соответствующей нормативной документацией, а именно — ГОСТом (52134–2003). Как и любое другое изделие, шаровые вентили обладают рядом преимуществ:

• презентабельный внешний вид;
• за счёт того, что такие изделия производятся из полипропилена, исключается угроза ржавления;
• резистентность к агрессивным химическим воздействиям;
• довольно небольшая масса;
• простота монтажа. При желании установку шарового вентиля из ПП можно провести своими руками, однако, для этого необходимо наличие специального оборудования (сварочного аппарата);
• демократичная стоимость, так как полипропилен является довольно дешёвым материалом;
• продолжительный эксплуатационный срок (до 50 лет при нормальном использовании).

Среди минусов этого изделия можно выделить:

• отсутствие возможности регулировки интенсивности потока рабочей среды таким приспособлением;
• шаровый вентиль в большинстве случаев является неразборным приспособлением. В случае поломки шарового вентиля не получится произвести его ремонт. Вышедшие из строя изделия подлежать замене.

В первую очередь шаровые полипропиленовые краны классифицируются по своему назначению. Используются такие изделия, как в коммуникациях, которые осуществляют транспортировку холодной воды, так и в системах горячего водоснабжения и отопления. Для начала рассмотрим, какими могут быть шаровые вентили, в зависимости от конструктивного исполнения:

• разборными;
• разъёмными.

Разъёмные полипропиленовые вентили шарового типа, как правило, устанавливаются в таких случаях, когда возможна их отстыковка от системы. Разъём может располагаться как на одной стороне изделия, так и с обеих сторон.

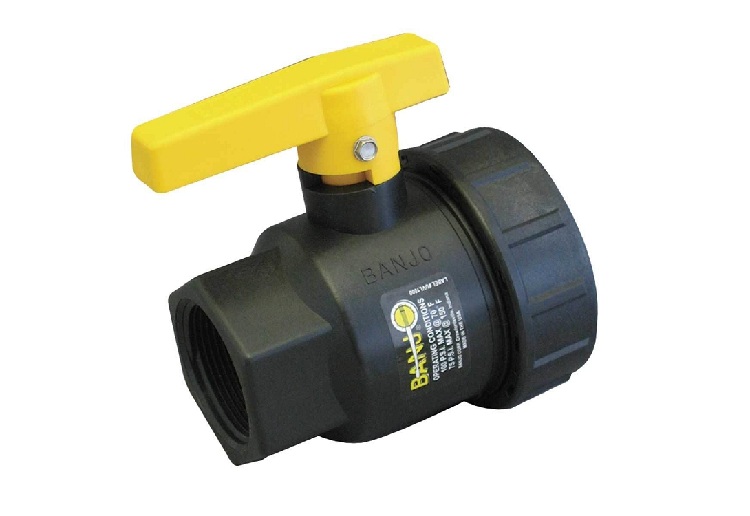

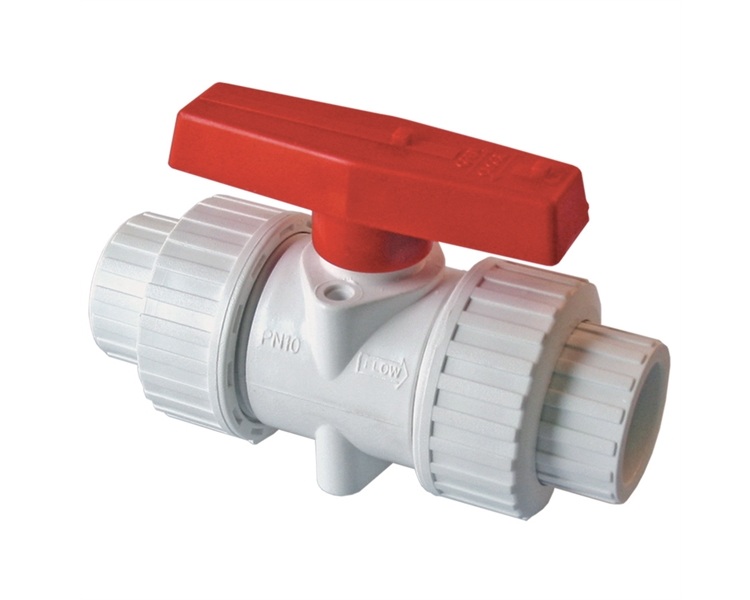

Для монтажа разборного полипропиленового вентиля шарового типа используют специальные накидные гайки, которые позволяют провести быструю установку этого приспособления. Разборные вентили из ПП могут быть двух типов:

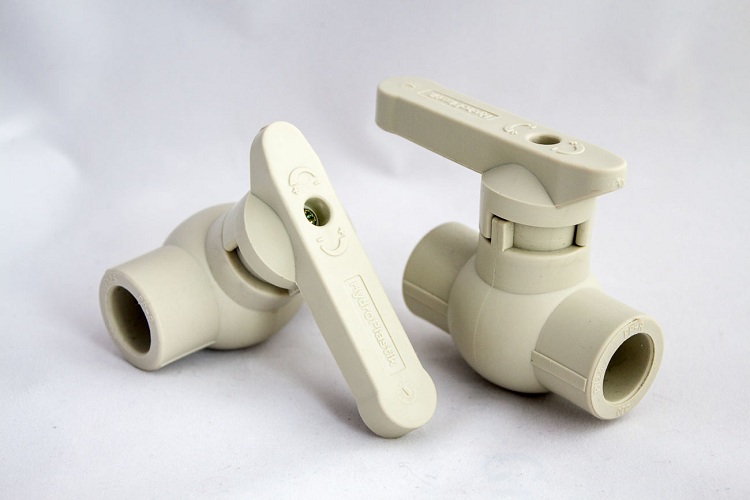

• прямые;

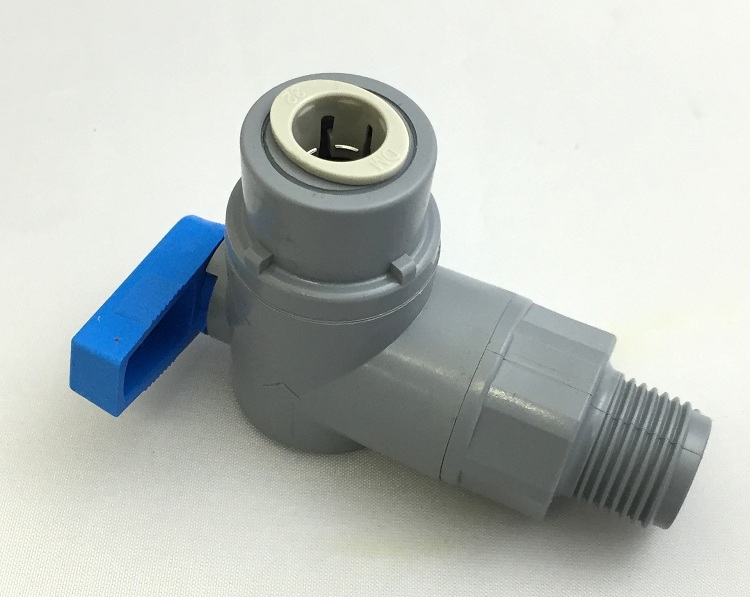

• угловые.

Угловые изделия отличаются от прямых тем, что их можно стыковать с трубами без использования специальных переходных фитингов — муфт. Такая способность угловых разборных устройств значительно облегчает монтаж.

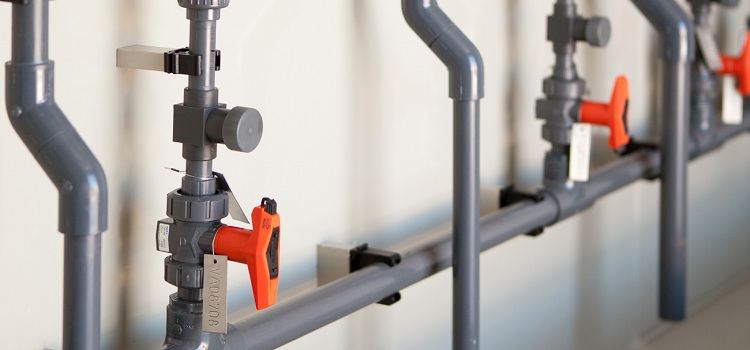

Обратите внимание! Полипропиленовые шаровые вентили можно использовать в трубопроводах не только хозяйственного назначения, но и технического.

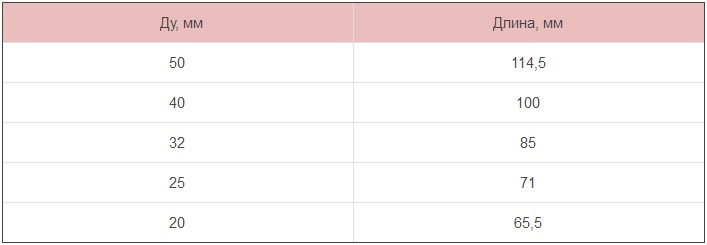

Шаровые краны могут иметь различные габариты. Размеры этих запорных приспособлений подбираются в зависимости от конкретного случая. При их выборе нужно ориентироваться на размеры коммуникации, на которую будет производиться их установка. Наиболее распространённые размеры шаровых полипропиленовых кранов представлены в таблицы.

Таблица 1

Шаровые вентили могут иметь различную окраску. Это зависит от компании, которая занимается их производством. На стадии производства каждый такой прибор в обязательном порядке оснащается маркировкой, которая способна рассказать о назначении изделия. Например, синяя полоска на корпусе повествует о том, что этот прибор необходимо использовать только в коммуникациях, транспортирующих холодную воду.

Конструкция шарового крана из ПП

Полипропиленовый шаровый кран — это разновидность запорной арматуры, которая применяется преимущественно в бытовых коммуникациях, транспортирующих горячую и холодную воду. Если сравнивать ПП краны с латунными аналогами, то нельзя не заметит некоторых отличий в конструктивном плане. В ПП вентилях шарового типа отсутствуют внутренние уплотнительные элементы на штоке. Каучуковые уплотнители в таких приборах располагаются за пределами сечения пропускного отверстия.

Сам запорный механизм такого приспособления оснащается двумя ограничителями. Эти конструктивные элементы представляют собой кольца, изготовленные из полимерного материала. Основная задача этих ограничителей — закрепление узла в нужном положении. Наиболее качественные модели этих изделий выполняются посредством литья и отличаются монолитной, надёжной конструкцией.

Как уже говорилось выше, шар, который располагается внутри такого устройства, выполняется в большинстве случаев из нержавеющей стали. Однако есть модели, в которых этот запорный элемент выполнен из латуни. Для повышения устойчивости к губительным воздействиям коррозии, латунные шары покрываются специальным антикоррозийным слоем хрома.

Некоторые компании, занимающиеся выпуском этой продукции, могут стачивать шарик в нижней части. Это производится для того, чтобы сэкономить металлическое сырьё в процессе производства. Такие запорные приспособления являются проблемными в эксплуатации, так как часто засоряются.

Помимо этого, рукоятка этого приспособления может иметь два варианта исполнения:

• рычаг;
• бабочка.

Советы по выбору полипропиленового шарового крана

Закрепление рычага на штоке производится посредством шестигранного сочленения и специальной заклёпки.
Советы по выбору полипропиленового шарового крана

В первую очередь перед приобретением этого изделия, рекомендуется провести его тщательный осмотр. Это необходимое меропрятие, так как поверхность шарового вентиля может содержать различные деформационные признаки, что указывает на некачественную продукцию. Стоит обратить особое внимание и на то, как вращается рукоять крана (поворот должен производиться с небольшим усилием).

Специалисты не рекомендуют приобретать шаровые полипропиленовые вентили на рынках, так как там процент брака на порядок выше, чем в профильных магазинах. Экономия в этом случае неуместна, так как приобретение некачественной продукции может обойтись гораздо большими затратами, после её поломки.


Полезная информация! Во время покупки шарового ПП вентиля рекомендуется также обращать внимание на то, чтобы внутренний показатель сечения прибора был таким же, как и внутренний диаметр коммуникации, на которую будет производиться монтаж.

Рассмотрим ещё несколько полезных советов, которые помогут приобрести вам качественный шаровый вентиль из полипропилена:

• категорически не рекомендуется покупать бывшую в употреблении продукцию, так как это повышает риск протечки в коммуникации. В случае прорыва такого крана практически неизбежным является затопление соседей снизу;
• стоит обращать внимание на компанию производителя. Изделия от известных брендов отличаются большей стоимостью, но в этом случае риск покупки некачественной продукции значительно уменьшается;
• для установки шарового полипропиленового крана желательно воспользоваться услугами специалиста, так как монтаж производится с использованием специальной сварочной аппаратуры.

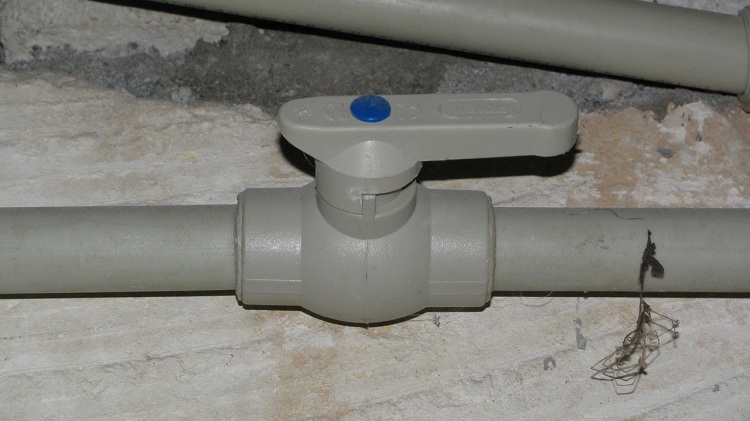

Монтаж шарового вентиля из полипропилена

Монтаж шарового крана из ПП производится таким же образом, как и установка полипропиленовых фитингов. Такой процесс не является сложным, однако, он выполняется посредством специального сварочного оборудования, поэтому желательно иметь навыки работы с ним.

Полипропиленовые краны для водоснабжения и отопления шаровые монтируются поэтапно. Рассмотрим более подробно процесс установки такого изделия:

1. Вначале необходимо подготовить сварочное оборудование к работе. Для этого нужно включить паяльный инструмент и подождать некоторое время, пока не произойдёт его разогрев до рабочей температуры. Паяльное оборудование будет готово к работе, когда загорится индикатор зелёного цвета.
2. Во время разогрева паяльного оборудование можно заняться зачисткой краёв труб. Чистка краёв выполняется в том случае, если труба является армированной. Края труб должны быть ровными и не содержать заусенцев, также нужно протереть их от пыли и грязи.
3. В специальную насадку, которую содержит в себе паяльник, вставляется вентиль и труба. Эту операцию необходимо выполнять быстро и максимально точно, так как от этого зависит надёжность будущего соединения.
4. После расположения крана и трубы в насадке паяльника, нужно подождать некоторое время. Это необходимо для того, чтобы полимерные поверхности крана и трубы разогрелись до нужной температуры. Время нагрева определяется по инструкции, которая прилагается к паяльной аппаратуре.
5. Далее разогретые до нужной температуры детали извлекаются из насадки и стыкуются между собой. Очень важно на этом этапе крепко держать стыкуемые детали, чтобы не допустить смещения.
6. Противоположенная сторона вентиля соединяется таким же образом. Если все вышеуказанные пункты были выполнены правильно, то тогда получается надёжный запорный узел.

Таким путем и производится установка шарового крана из полипропилена. Монтаж резьбовых соединений выполняется тоже довольно просто (посредством накидных гаек).
