Кран шаровой полнопроходной: отличия от неполнопроходных,характеристики и разновидности

Кран шаровой полнопроходной отличия от неполнопроходных,характеристики и разновидности

Шаровые краны — это устройства, которые являются разновидностью запорной арматуры и включают в себя подвижный конструктивный элемент в виде шара. В зависимости от особенностей конструкции шаровые вентили подразделяются на полнопроходные и неполнопроходные. Полнопроходные шаровые краны используются, как правило, в коммуникациях, которые оснащаются диагностирующими и очистительными приборами.

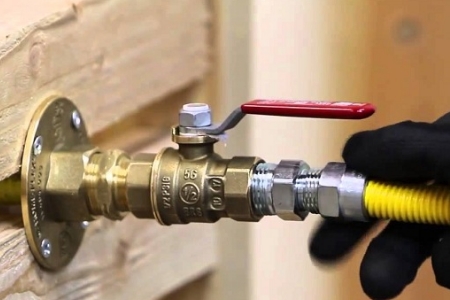

Шаровые краны полнопроходного типа используются в качестве запорной арматуры в в магистралях разных типов и с разными видами рабочей среды

Полнопроходные устройства имеют отверстие в шаровом элементе, через которое проходит рабочая среда коммуникации. Размеры пропускного отверстия в таких устройствах чаще всего равняются показателю сечения вентиля или максимально приближены к нему. Габариты пропускного отверстия ещё называют эффективным диаметром. Таким образом, вентиль, с обозначением DN 50 будет иметь отверстие в шаровом элементе, диаметр которого равен 50 мм.

Подобная конструкция полнопроходного вентиля значительно увеличивает его пропускную способность по сравнению с неполнопроходными аналогами. Ещё одним важным показателем, который влияет на выбор смесителя для установки, является коэффициент гидравлического сопротивления. У полнопроходных устройств этот коэффициент ниже, чем у неполнопроходных, что является преимуществом. За счёт своих преимуществ полнопроходные устройства являются более привлекательными, однако, с финансовой точки зрения, они менее выгодны.

Полезная информация! Эксплуатационный срок таких вентилей увеличивается за счёт пониженного воздействия на запорный элемент. Полнопроходные приспособления рекомендуется приобретать, если необходим вентиль на длительный срок использования. В свою очередь, неполнопроходные устройства изнашиваются быстрее, поэтому их стоит использовать в целях экономии.

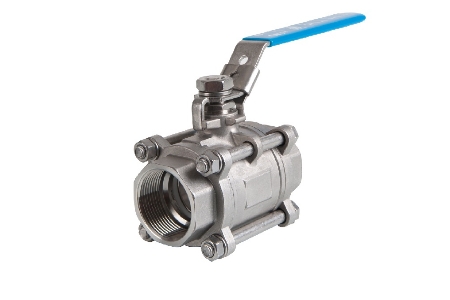

Полнопроходные краны отличаются более длительным сроком службы, чем неполнопроходные


Такие изделия применяются в следующих трубопроводных конструкциях:

  • водопроводы;
  • газо- и нефтепроводы;
  • паропроводы;
  • тепловые сети;
  • технические трубопроводы на производствах.

Разновидности шаровых полнопроходных кранов

Кран шаровой запорно-регулирующий полнопроходной может иметь различные конфигурации и отличаться по материалу изготовления, варианту монтажа, виду привода, а также по форме ручки, с помощью которой производится регулировка вентиля во время эксплуатации. Изделия имеют широкий диапазон размеров.

Изготавливаются полнопроходные вентили из разных сплавов металлов. Рассмотрим основные из них:

  • латунь;
  • бронза;
  • нержавейка;
  • углеродистая сталь.

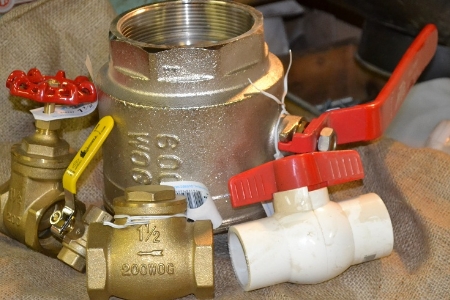

Для изготовления кранов используются металлы и полимеры, наиболее прочным материалом является сталь

В зависимости от конструктивных отличий подбирается необходимый вариант монтажа изделия на трубопровод. На сегодняшний день существует 4 основные конфигурации полнопроходных приспособлений:

  1. Муфтовые. Такие изделия имеют резьбу и применяются преимущественно в городских водопроводных коммуникациях. Резьба в таких устройствах может быть двух типов, в зависимости от формы: цилиндрическая и коническая.
  2. Фланцевые. Фланцевые шаровые полнопроходные краны используются для коммуникаций, которые отличаются большими габаритами. Основное преимущество этих изделий заключается в том, что они являются быстроразборными. Фланцевый вентиль также используется, если сварка в помещении, которое содержит коммуникацию, запрещена. Фланцевый вентиль является удобным и используется преимущественно на производственных предприятиях.
  3. Комбинированные. Основное преимущество таких устройств — универсальность. Применяются комбинированные модели в разных трубопроводных коммуникациях и могут одновременно снабжаться фланцем с одной стороны, а с другой — резьбой. Возможны и другие комбинации.
  4. Сварные. Такие устройства монтируются на трубопроводную конструкцию посредством сварки и применяются в случае, если необходимо создать прочное соединение в ответственной или труднодоступной точке системы.


Механизм шаровых полнопроходных вентилей приводится в действие за счёт привода. Такие устройства могут оснащаться следующими разновидностями приводов:

  • гидравлический;
  • электрический;
  • пневматический.

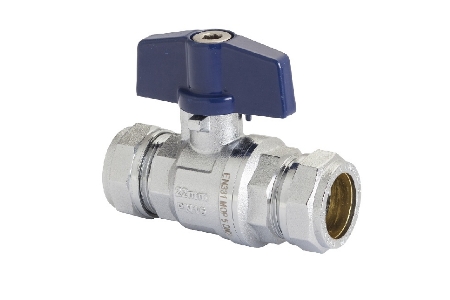

Компактная ручка - "бабочка" позволяет управлять краном в ограниченном пространстве

Поворотная ручка таких устройств может быть выполнена в двух вариациях:

  • бабочка;
  • рычаг.


Характеристики шаровых полнопроходных кранов и их преимущества

Сегодня такие вентили являются довольно популярными и широко распространены в различных сферах человеческой деятельности. Полнопроходные вентили, как уже говорилось выше, имеют широкий диапазон размеров. Показатели сечения условного прохода (Ду) таких изделий колеблются от 15 мм до 1500 мм. Давление, которое может выдержать такой вентиль доходит до 4 МПа.

Обратите внимание! Модели, которые отличаются большими габаритами (больше 300 мм), в обязательном порядке должны оснащаться специальными опорными элементами, необходимыми для поддержания целостности конструкции.

Характеристики полнопроходных вентилей представлены в таблице №1.

Таблица 1

Ду, мм Минимальная рабочая температура, °C Максимальная рабочая температура, °C Давление, МПа
От 15 до 1500 -40 +200 От 1,6 до 4,0



Как и любые другие изделия, такие краны имеют множество достоинств. Рассмотрим основные преимущества использования таких изделий:

  • простота конструкции, которая обеспечивает лёгкость монтажа крана на трубопроводную коммуникацию;
  • высокие прочностные характеристики, благодаря которым такие изделия отличаются надёжностью;
  • продолжительный эксплуатационный срок изделий;
  • отсутствие застойных зон;
  • резистентность к различным средам (в т. ч. агрессивным);
  • высокая пропускная способность, обеспечивающая проход 90–100% рабочей среды.

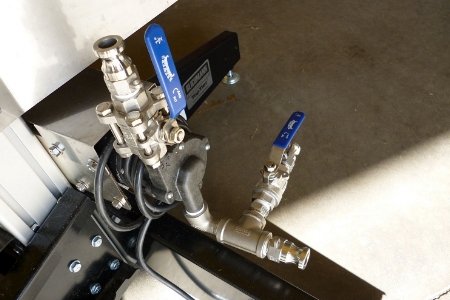

Шаровые краны подходят для использования даже в системах, транспортирующих агрессивные вещества

Полнопроходные краны с фильтром

Шаровый кран с очистным фильтром — это приспособление, которое относится к комбинированному типу запорных устройств, и используется на различных трубопроводах (преимущественно водопроводах). Основным материалом изготовления в этом случае выступает латунь, на которую может дополнительно наноситься прослойка никеля. Слой никеля необходим для увеличения антикоррозийных качеств вентиля.

В свою очередь, фильтрующий элемент, представленный сеткой, как правило, изготавливается из нержавейки. Нержавеющая сталь не нуждается в дополнительной защите, так как сама по себе является устойчивым к коррозии материалом.

Такие изделия отличаются продолжительным эксплуатационным сроком и являются устойчивыми к температурным колебаниям. Устойчивость к колебаниям температур достигается за счёт того, что все элементы вентиля изготавливаются из прочных и надёжных материалов. Кроме этого, стоит отметить экологические качества такого запорного устройства.


Шаровые краны с фильтром грубой очистки могут выдерживать как низкие, так и высокие температуры. В среднем эти изделия являются устойчивыми к температуре от −20 до +120 °C, что для хозяйственных трубопроводов является более чем достаточным показателем. Рабочее давление для таких изделий доходит до 4 МПа, как и в обычных полнопроходных моделях.



По материалам TrubaMaster 2018
