Футорки: виды и применение

Резьбовые соединения ценятся из-за своей ремонтопригодности и возможности многократного использования. Они широко востребованы и распространены во всех областях техники.

Их единственным недостатком является необходимость обеспечить полное соответствие параметров нарезки обеих деталей. Для решения этой проблемы используются различные переходники, одним из которых является футорка.

Что такое футорка

Футорка — это одна из разновидностей резьбовых фитингов, использующихся для соединения деталей, трубопроводов или иных элементов. Внешне она похожа отрезок трубы или на болт, по продольной оси которого просверлено отверстие с резьбой.

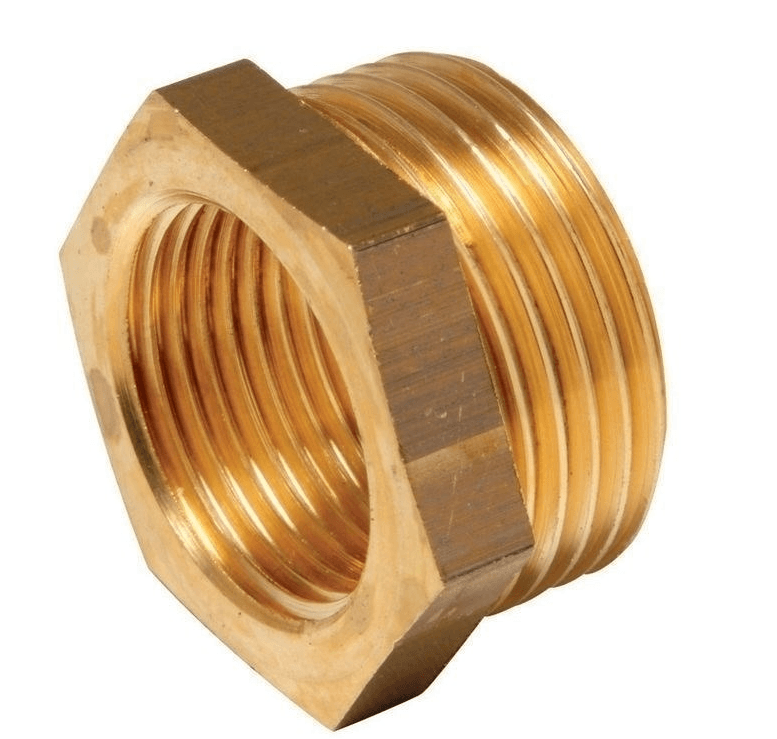

Футорка работает как переходник от одной резьбы к другой


Основное назначение — обеспечить переход от одного диаметра резьбы к другому.

Иногда отверстие с сорванной резьбой рассверливается на больший диаметр, нарезается новая и устанавливается футорка с внутренним диаметром, соответствующим вышедшему из строя элементу.

Мебельные выполняют функции присоединительных элементов для стяжек или фурнитуры. В этом случае элемент используется не как переходник, а как утопленная в материал гайка.

Иногда к футоркам относят фитинги без внутреннего отверстия


Где применяются

Их используют во многих областях:

• Сантехника. Обеспечивают переход с одного диаметра резьбы на другой, соединение труб разного типоразмера.
• Производство мебели. Используются как крепёжные элементы для деталей или фурнитуры. Мебельные футорки не имеют шестигранной головки под рожковый или накидной ключ, представляя собой втулку с наружной и внутренней резьбой. Устанавливаются с помощью плоской отвёртки или шестигранного ключа, для которых изготавливаются соответствующие гнёзда.
• Техника. Являются одним из вариантов ремонта при износившейся резьбе. В частности, широко применяются в авторемонтных мастерских для восстановления свечной.

Простота и надёжность этого фитинга по достоинству оценены потребителями, единственным ограничивающим их использование обстоятельством является отсутствие в непосредственной близости некоторых видов или типоразмеров.

Иногда возникают ситуации, когда необходимого фитинга не оказывается ни под рукой, ни в магазинах. Чаще всего это специфические образцы, используемые при ремонтно-восстановительных работах. В таких случаях можно изготовить футорку самостоятельно, используя готовый болт или изготовив резьбу на прутке из подходящего металла, просверлив по продольной оси отверстие и нарезав в нём внутреннюю резьбу нужного размера.

Виды

Они могут различаться по назначению:

• Сантехнические. Делятся на соответствующие типоразмерам чугунных элементов, биметаллическим или алюминиевым деталям.
• Мебельные. Существуют металлические и пластиковые элементы. Они устанавливаются в заранее подготовленные гнёзда — например, глухие отверстия несколько меньшего диаметра. Резьба нарезается самой футоркой при установке, так как мебельные материалы (ДСП или МДФ) имеют относительно мягкую структуру. Некоторые снабжены дополнительным элементом — шариком, распирающим деталь при завинчивании присоединительного элемента и плотно закрепляющим фитинг в гнезде.
• Ремонтные. Используются в мастерских по ремонту и восстановлению различной техники, в том числе автотранспорта. Существует много видов подобных деталей — от спиральных ремонтных вставок до полноценных футорок обычного вида. Для каждого типа технических устройств изготавливаются соответствующие ремонтные комплекты, включающие в свой состав восстановительные элементы для наиболее проблемных резьбовых соединений.

Материал, из которого они изготавливаются, может быть самый разный. Это зависит от области применения элемента и величины нагрузок, которые он будет испытывать.

Из чего могут быть сделаны:

• чугун;
• латунь;
• оцинкованная сталь;
• алюминий;
• пластик (капрон, полипропилен) и т. д.

Составить исчерпывающий список изделий невозможно, так как они зачастую изготавливаются отдельными производителями для определённых узлов или деталей. Тем не менее сантехнические фитинги изготавливаются в соответствии с техническими нормами и требованиями ГОСТ, поэтому они могут использоваться с достаточной уверенностью в эффективности и качестве.

Как правильно подобрать

Основная задача при подборе заключается в точном определении размеров наружной и внутренней резьбы (штуцера и гайки, если выражаться языком специалистов). Кроме того, надо определить, какой вид резьбы нужен — метрическая, дюймовая или трубная.

Проблема может возникнуть из-за того, что внешне все резьбы практически не отличаются друг от друга, а измерения с помощью линейки или штангенциркуля для неподготовленного человека полезной информации не несут.

Наиболее распространённые варианты резьбы и их размеры

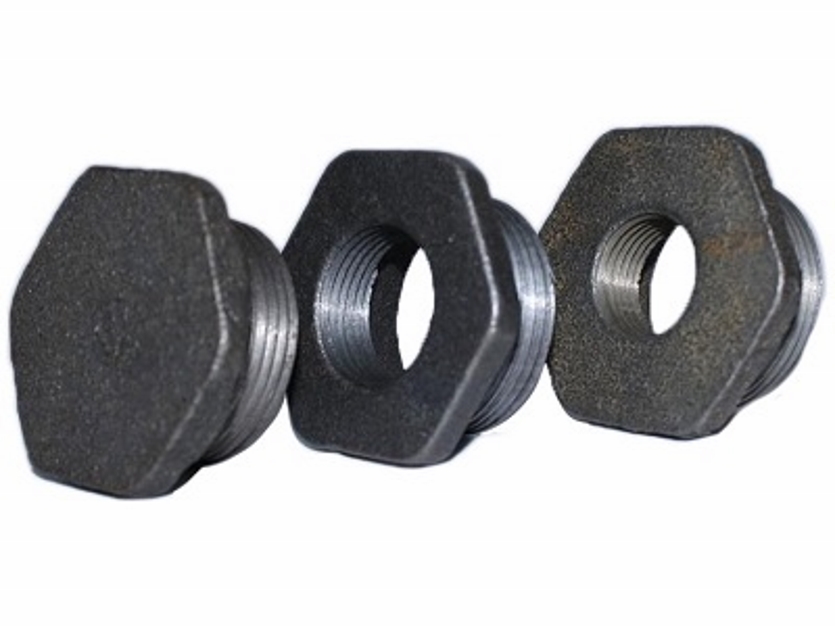

Сантехнические делятся на две обширные группы. Первая из них предназначена для установки в чугунные сантехнические изделия или трубопроводы, радиаторы отопления и т. д. Их преимущества:

• относительно низкая стоимость;
• способность выдерживать давление до 25 Бар и температуру до 300 °C;
• возможность использования в сложных условиях, при контакте с горячей водой, паром, маслом и т. д.;
• наличие фитингов с правой и левой резьбой.

Вторая группа используется на алюминиевых или биметаллических изделиях.

Как правило, материалом служит оцинкованная сталь, устойчивая к коррозии и прочим нагрузкам. Состав футорок второй группы имеет следующие характеристики:

• максимальное давление — 16 Бар;
• максимальная температура — 110 °C;
• произведение монтаж специальным инструментом, не разрушающим трубопроводы или радиаторы;
• использование специального покрытия из порошковой эмали.

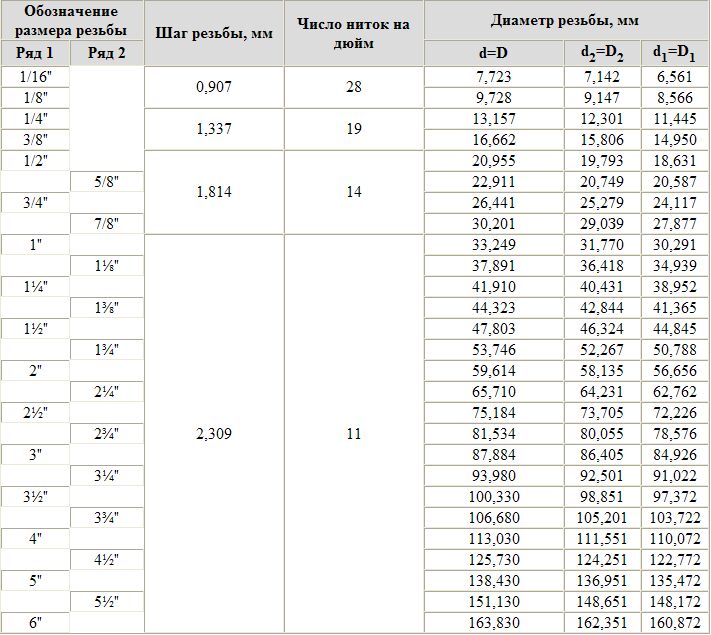

Определить необходимые параметры поможет специальная таблица.

Диаметр резьбы зависит от её шага и числа ниток на дюйм


Изделия для чугунных элементов системы имеют большую прочность и способны испытывать высокие нагрузки. Элементы второй группы предназначены для более мягких условий, что необходимо учитывать при выборе подходящего фитинга.

При покупке следует внимательно осматривать изделия, стараясь не пропустить механические повреждения, трещины или иные изъяны поверхности. Оптимальным вариантом станет тестирование — пробное присоединение их к элементам с подходящей резьбой. Оно должно производиться легко, без напряжения и на всю длину резьбы. В противном случае следует использовать другой образец или вид фитинга.

Использование это крепежа позволяет решить множество проблем без применения сварки или сложных технических приспособлений. Приобретение и установка вполне доступны даже неподготовленному человеку, главным условием является правильный подбор элемента по резьбе и размеру. Если никаких ошибок не допущено, установленный фитинг способен служить многие годы, не доставляя владельцу никаких хлопот.
