Электромагнитный соленоидный клапан для газа: как он устроен и в чем его особенности

Электромагнитный соленоидный клапан для газа как он устроен и в чем его особенности

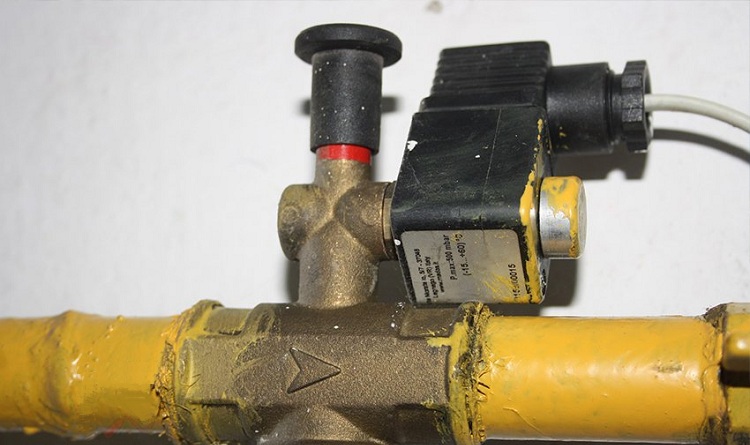

Электромагнитный соленоидный клапан для газа является экономичным электромеханическим устройством, применяемым для регулировки потока газа, поставляемого по газопроводу. В момент подачи или отключения питания устройством осуществляется открывание или закрывание проходного сечения клапана. В зависимости от особенностей эксплуатации конкретного участка газопроводной системы подбирается определенный тип клапана.

1

Назначение, принцип действия и устройство клапана

Электромагнитные устройства применяют, чтобы быстро осуществлять дистанционное управление газопроводной системой в качестве регулирующей и запорной арматуры. Они обеспечивают признаваемую вполне достаточной безопасность при транспортировке и использовании природного газа. Повсеместное распространение электромагнитных автоматических соленоидных приспособлений в качестве запорной и регулирующей арматуры затронуло не только промышленные объекты и магистральные газопроводы, но и бытовую сферу. Их устанавливают на такие бытовые приборы, как газовые колонки и котлы, а также на газовые баллоны и при установке на автомашину ГБО.

Внутри соленоидных устройств возможна установка фильтров, позволяющих производить дополнительную очистку природного газа от содержащихся в нем примесей. При возникновении утечки природного газа, когда мгновенно произойдет изменение давления в системе, автоматика молниеносно перекроет подачу рабочей среды, исключив распространение токсичного вещества, представляющего огромную угрозу для здоровья.


Обратите внимание! Применить соленоидное устройство можно также в качестве отсекателя: разместив на месте ввода газопровода, добиваются прекращения подачи природного газа, если в этом возникнет необходимость.


Работают они таким образом. Пока не подано электрическое напряжение, устройство остается статичным, катушка обесточена, механическим воздействием пружины обеспечивается герметичное соприкосновение мембраны или поршня клапана с седлом. Подавая электрическое напряжение на катушку, добиваемся открытия клапана, происходящего под воздействием, порождаемым магнитным полем, возникающим в катушке, на плунжер, который втягивается в нее.

2

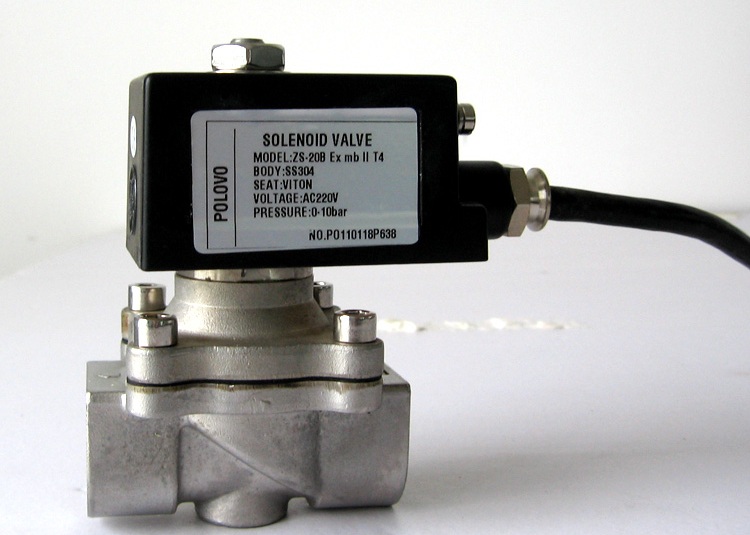

Электромагнитные устройства для регулировки подачи газа составлены такими элементами:

  • корпусом;
  • крышкой;
  • мембраной (поршнем);
  • плунжером;
  • штоком;
  • пружиной;
  • электрической катушкой (соленоидом).

Для изготовления корпусов и крышек могут быть использованы различные материалы:

  • металлы и сплавы (принято использование чугуна, нержавейки, латуни);
  • полимеры (прибегают к применению нейлона, полипропилена, эколона и т. п.)

Для изготовления плунжеров и штоков требуются особые магнитные материалы. Для катушек предусматривается изготовление корпуса, защищенного от проникновения пыли или полностью герметичного. Чтобы обмотать соленоиды, применяют высококачественный эмалированный провод, на который идет электротехническая медь.

  1. К газопроводу электромагнитные устройства подключаются резьбовым или фланцевым соединением. Подключение к электросети производится посредством штекера.
  2. Классификация электромагнитных клапанов в зависимости от особенностей устройства
  3. Электромагнитные клапаны отличаются значительным разнообразием конструктивных особенностей, в связи с чем существует обширное поле для классифицирования.

Они различаются по рабочей среде, используемой в системах, где устанавливают устройства:

  • воде;
  • воздуху;
  • газу;
  • пару;
  • топливу, например, бензину.

3

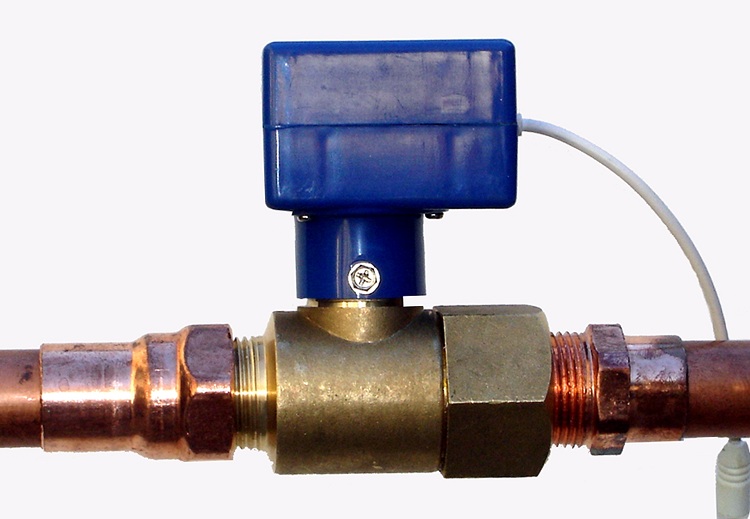

Состав рабочей среды и особенности помещения определяют особенности исполнения:

  • обычного;
  • взрывозащищенного. Приспособления такого рода принято устанавливать на объектах, которые относятся к взрывопожароопасным.

По особенностям управления существует разделение электромагнитных клапанов на устройства:

  • прямого действия. Это наиболее простая конструкция, для которой характерны надежность и быстродействие. В ней нет пилотного канала. При мгновенном подъеме мембраны происходит открывание устройства. В отсутствие действия магнитного поля происходит опускание подпружиненного плунжера, прижимающего мембрану. Клапану прямого действия не требуется минимального перепада давления, он создает необходимое воздействие на шток золотника благодаря тяговому усилию катушки, расположенной вверху устройства;
  • имеющие мембранное (поршневое) усиление. В отличие от устройств прямого действия ими используется для функционирования как дополнительный поставщик энергии сама транспортируемая среда. У таких клапанов два золотника. Предназначением основного золотника является непосредственно перекрывать отверстие, для размещения которого отведено седло корпуса. Управляющим золотником перекрывается разгрузочное отверстие (отверстия), через которое сбрасывается давление с полости над мембраной (поршнем). Это приводит к подъему основного золотника и открытию основного прохода.

По местоположению запорного механизма в момент, когда катушка находится в обесточенном состоянии, принято разделять так называемые пилотные устройства, как относящиеся к определенному типу:

  • нормально закрытому (НЗ). У клапанов НЗ при обесточенном состоянии соленоида проход для рабочей среды закрыт. То есть, статичное положение предполагает отсутствие напряжения на соленоиде, закрытое состояние приспособления. Ввиду разницы в значениях диаметра между пилотным и перепускным каналами в пользу первого происходит понижение давления над мембраной. Разницей давлений обеспечивается подъем мембраны (поршня) и открывание клапана, остающегося в таком положении, пока на катушку подается напряжение;
  • нормально открытому (НО). Напротив, в клапанах, относящихся к нормально открытому типу, при пребывании катушки в обесточенном состоянии рабочая среда может совершать перемещение по проходу в заданном направлении. Поддерживая клапан НО закрытым, следует обеспечить постоянную подачу напряжения на катушку.

4

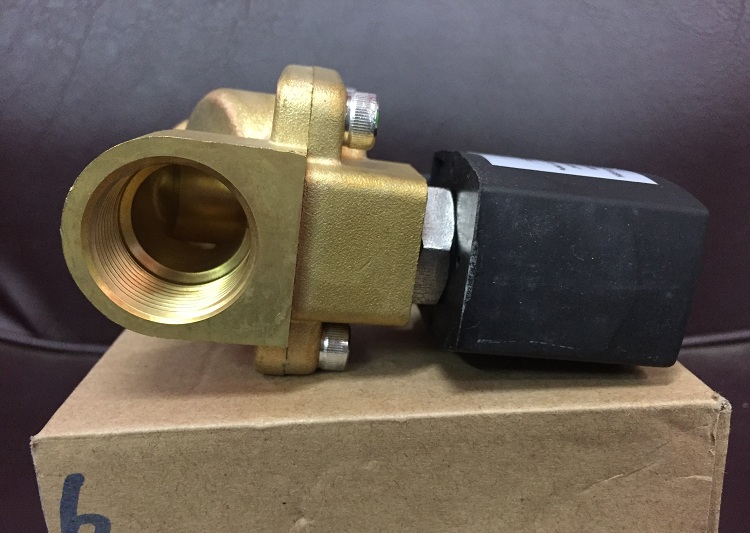

Обратите внимание! В ряде современных модифицированных моделей предусмотрено, что устройство, при необходимости, можно перенастроить, превращая его, по мере надобности, или в клапан открытого типа, или закрытого типа.


Существуют также модели устройства, в которых предусматривается при подаче на катушку управляющего импульса переключение с открытого положения на закрытое и в обратном направлении. Такой электроклапан получил наименование бистабильного. Для обеспечения функционирования такое соленоидное устройство нуждается в наличии перепада давления и источника постоянного тока. В зависимости от количества трубных соединений принято называть электромагнитные клапаны:

  • двухходовыми. У таких устройств по одному впускному и выпускному трубному соединению. Двухходовые устройства бывают как НЗ, так и НО;
  • трехходовыми. Оснащены тремя соединениями и двумя проходными сечениями. Могут выпускаться как НЗ, НО или универсальные. Трехходовые клапаны используют для поочередной подачи давления/разрежения к распределительным клапанам, цилиндрам с односторонним действием, автоматическим приводам;
  • четырехходовыми. Четырьмя-пятью трубными соединениями (одним — для давления, одним-двумя – для разрежения, двумя – для цилиндра) обеспечивается работа двусторонне-действующих цилиндров, автоматических приводов.

На что стоит внимательно посмотреть при выборе электромагнитного клапана

Подбирая соленоидное устройство для управления газовым потоком, рекомендуется учитывать ряд характеристик и требований, небрежение которыми может обернуться проблемами в эксплуатации:

  • значение номинального рабочего давления должно соответствовать сфере применения. Затраты на приобретение устройства с более высоким номинальным давлением могут оказаться излишними или даже вредными (если перепад давления окажется недостаточным);

5

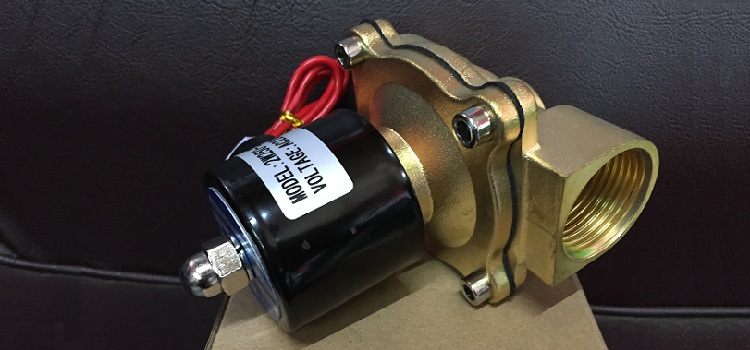

  • установку двухходового клапана производят исключительно в направлении, указанном производителем приспособления. И работает двухходовой соленоидный клапан с потоком рабочей среды, перемещающимся в одном направлении. Попытка эксплуатации в направлении, не совпадающем с отмеченным производителем, приведет либо к неустойчивой работе приспособления, либо сделает работу невозможной;
  • большинство моделей устройства выпускаются для эксплуатации в чистой рабочей среде. Производители указывают исключения, которые стоит уделить самое пристальное внимание. Установка, при которой электромагниты окажутся расположенными вертикально, поможет предотвратить попадание примесей в трубку сердечника;
  • большинство моделей эксплуатируется при номинальном напряжении с отклонениями, не превышающими 10%.


Полезно знать! При пониженном напряжении открытие/закрытие будет неполным, возникнут вибрации и чрезмерные шумы. При повышенном напряжении возможен перегрев. В обоих случаях устройство выйдет из строя преждевременно.



  • типоразмер должен быть соответствующим, чтобы не страдала производительность;
  • устройство должно быть приспособлено для функционирования при минимальных/максимальных перепадах давления по месту предполагаемой установки;
  • электрические параметры должны быть учтены. Большинство моделей допускает простое электрическое управление. В ряде моделей предусмотрено использование ручного режима включения/выключения в аварийной ситуации. Искробезопасными устройствами используется сверхмалая мощность, исключающая появление искр во взрывопожароопасной среде;
  • материалы, из которых составлена конструкция, должны выдерживать условия эксплуатации по месту предполагаемой установки;
  • выбранное устройство должно подходить к имеющемуся источнику питания. Замена катушки не позволяет переделать клапан, рассчитанный на другой вид тока.

Распространению электромагнитных соленоидных клапанов для газа поспособствовало внедрение ряда технологических инноваций, в результате которых возросла производительность устройств и снизилась стоимость. Установка приспособлений не связана с необходимостью приобретения дополнительных узлов, как в случае с шаровыми клапанами, и требует минимальных затрат времени, средств и усилий. Рассчитано электромагнитное соленоидное устройство на долговечную эксплуатацию, выдерживая около миллиона включений.


По материалам http://trubamaster.ru
