Диагностика и экспертиза трубопровода

Трубопровод – инженерное сооружение, используется для транспортировки разных природных ресурсов и их производных (вода, пар, газ, нефть и другие). Транспортировка происходит под давлением или благодаря ландшафтным особенностям того участка, по которому проходит трубопровод.

Виды трубопроводов:

• водопровод – по нему транспортируется питьевая и техническая вода для нужд населения, промышленных предприятий, других потребителей
• воздухопровод – производит доставку сжатого воздуха на специализированные предприятия
• газопровод – транспортировка природного газа до потребителей
• нефтепровод – используют для транспортировки сырой нефти и нефтепродуктов
• паропровод – транспортирует пар под давлением
• теплопровод – транспортирует горячую воду для отопления предприятий, жилых домов.

Кроме основных указанных выше бывают специализированные трубопроводы для транспортировки аммиака, конденсата, этила и других веществ.

Материал, из которого изготавливаются трубы это:

- сталь, чугун, полиэтилен – ПЭ, поливинилхлорид – ПВХ, железобетон, асбестовый цемент, редко керамика и стекло.

Труба из любого материала разрушается под воздействием агрессивных сред - вода, грунт, оползней, стихийных бедствий, механических воздействий и т.д. Еще на начальном этапе строительства, если нарушен технологический процесс, могут появиться вмятины, протечки, пережимы на стыках. Или если прокладка сделана в мерзлой почве, что со временем приведет к аварийной ситуации, из-за просадки грунта в летний период. Кроме того, вещество, которое транспортируется по трубопроводу, так же влияет на срок его эксплуатации, особенно на стыках и на поворотных элементах. Например, такой продукт как нефть несет в себе твердые частички, которые под давлением постепенно разрушают внутренние стенки трубы.

Диагностика.

Для качественной и бесперебойной работы трубопровода необходимо проводить диагностику состояния труб и запорной арматуры, на наличие трещин и изношенности материала. Применяется следующие основные методы диагностики:

- магнитный – это метод, который проводится с помощью рассеивания магнитного потока на объект (помогает выявить наружные дефекты на трубе, коррозию, незаконные врезки и т.д.)

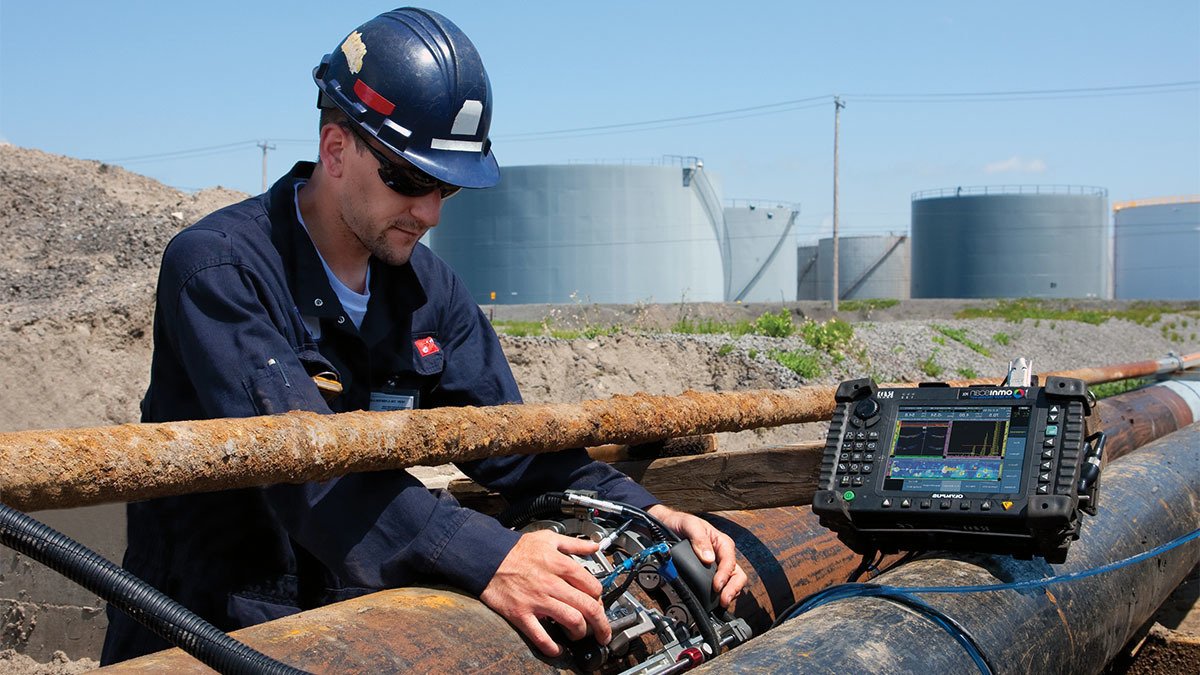

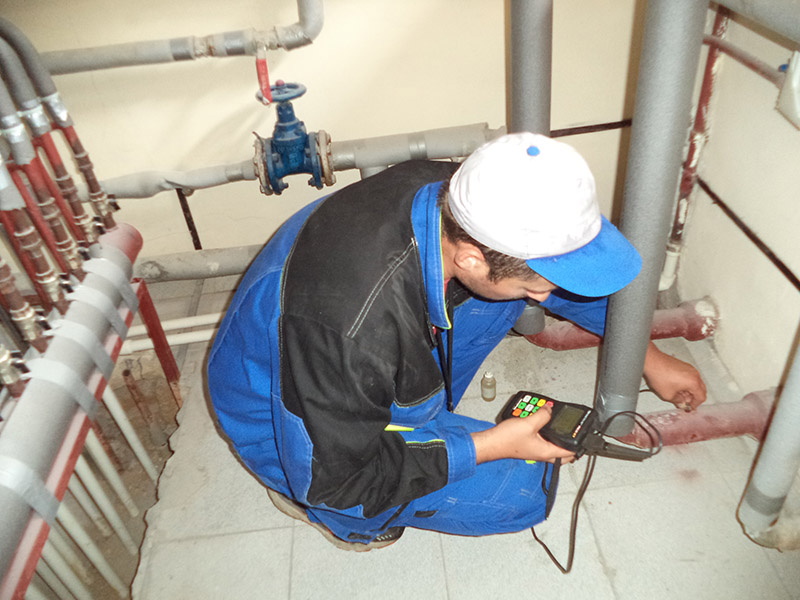

- ультразвуковой - с помощью ультразвуковых колебаний с частотой распространения 05-25 МГц (контроль сварных соединений)

- электрический – контроль объекта с помощью электрического поля, которое создается в нем (проверка целостности изоляционных покрытий, расслоения, проблемы в сварных швах, трещины и т.д.)

- визуально- измерительный контроль - производится путем визуального осмотра объекта для определения свищей, трещин, дефектов.

Все эти методы объединяет то, что они проводятся неразрушающим способом, то есть проверка происходит без вскрытия трубопровода. Это большой плюс, так как экономит время и деньги предприятия. Но есть один отрицательный момент - каждый из них в отдельности не выявляет всех проблем одновременно. Поэтому для диагностики необходимо иметь несколько подходящих методов, для внешнего и для внутреннего контроля состояния труб и запорной арматуры. Это необходимо для того что бы иметь полную картину и представление о том насколько пригодна труба для дальнейшей ее эксплуатации. В случае своевременного обнаружения проблем провести замену участка трубы, ремонтные работы или полностью остановить ее использование.

Это поможет избежать не только аварийных ситуаций и простоя в работе, но и также экологических катастроф. Особенно это касается нефти- и газопровода. В зависимости от количества пролитой нефти ликвидация аварии может длиться от месяца до нескольких лет, что несет не только финансовую нагрузку на предприятие, но и проблемы по восстановлению флоры и фауны в районе катастрофы.

Экспертиза.

Экспертиза проводиться для проверки соблюдения закона, правил, нормативных актов о безопасной эксплуатации трубопровода. Она позволяет определить, сколько лет может служить трубопровод (остаточный срок службы), а так же предотвратить аварийные ситуации. Экспертиза промышленной безопасности трубопроводов проводиться организациями, которые имеют лицензию на проведение таких работ.

Она включает в себя следующие работы:

• укладки трубопровода на соответствие с проектной документацией. Выполнение требования правил, норм, стандартов эксплуатации. Проверка результатов проведенных диагностических исследований. Ознакомление с актами ремонтных работ и правильности их проведения.
• наличие контрольно-измерительного оборудования и актов метрологической поверки
• обследование состояния арматуры, труб, сварных соединений, изоляционного покрытия, опорной системы. Анализ и оформление
• результатов диагностирования.
• проведение расчета на прочность и остаточного срока службы трубопровода. Оформление рекомендаций по устранению обнаруженных нарушений и приведение в соответствие с требованиями нормативной документации
• подготовка и оформление экспертного заключения.

Выполнение экспертизы является обязательным для объектов, сопряженных с повышенной опасностью при эксплуатации.
