Что относится к трубопроводной арматуре?

При сборке отдельных элементов трубопровода нужно использовать соединительные детали, запорные механизмы, разветвители, точки для подключения бытовых приборов, смесителей. Для этого используется разная трубопроводная арматура. Она подходит для сборки новых систем и починки старых контуров.

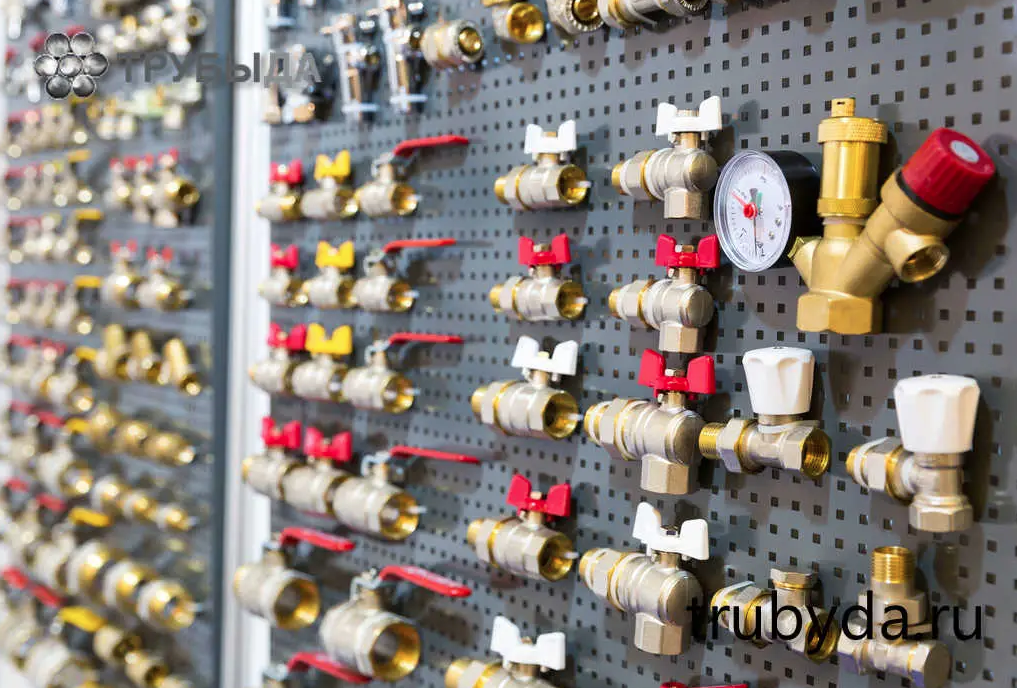

Виды трубопроводной арматуры

Предназначение

Арматура для труб имеет разное предназначения. Она используется при сборке:

• систем водоснабжения;
• отопительных контуров;
• промышленных магистралей для перемещения химикатов.

Задачи:

• подключение бытовых приборов, смесителей;
• защита магистралей от гидроударов;
• создание ответвлений;
• обустройство точек слива жидкости из системы;
• регулировка подачи воды.

Зависимо от назначения арматура может отличаться конструкцией, наличием дополнительных функций.

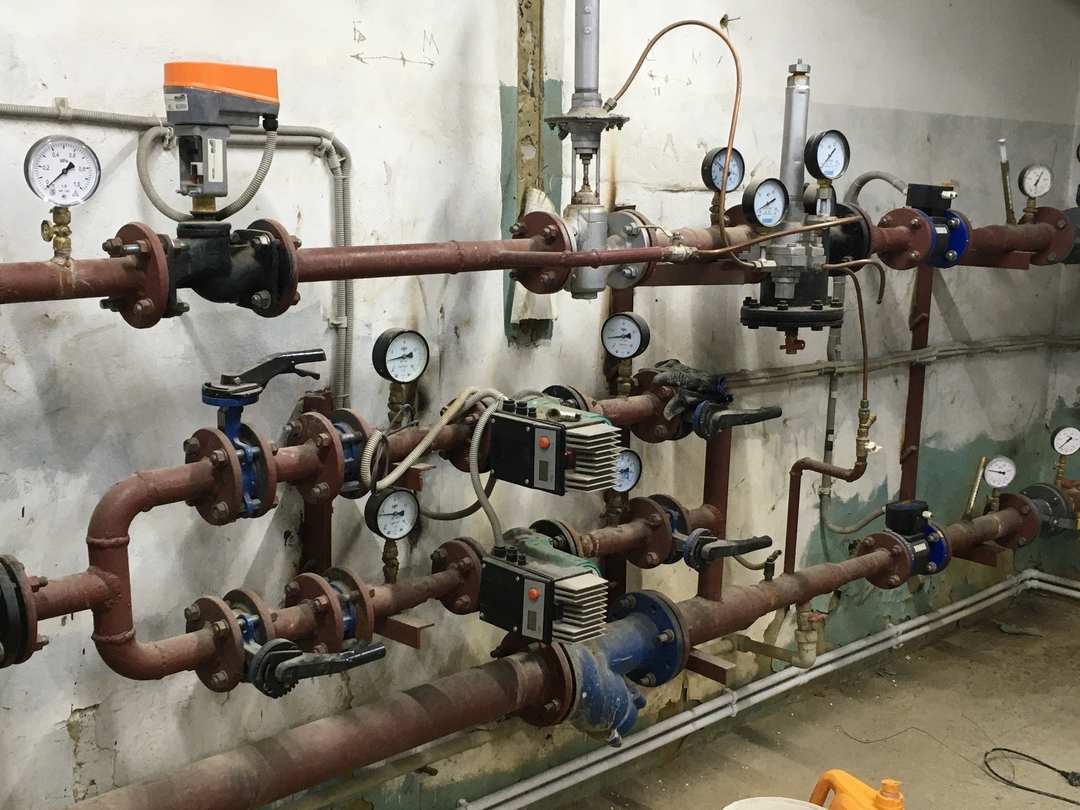

Тепловой узел (Фото: Instagram / armvolga)

Технические характеристики

Трубная арматура имеет ряд технических характеристик, которыми обуславливаются их сферы применения. Основные параметры указываются на упаковке, в техническом паспорте, маркируются на поверхности деталей.

Характеристики:

• расчетное рабочее давление;
• допустимые рабочие среды;
• внутренний и наружный диаметр;
• толщина стенок;
• допустимый температурный режим эксплуатации.

При изготовлении соединительных деталей производители обязаны соблюдать требования ГОСТ.

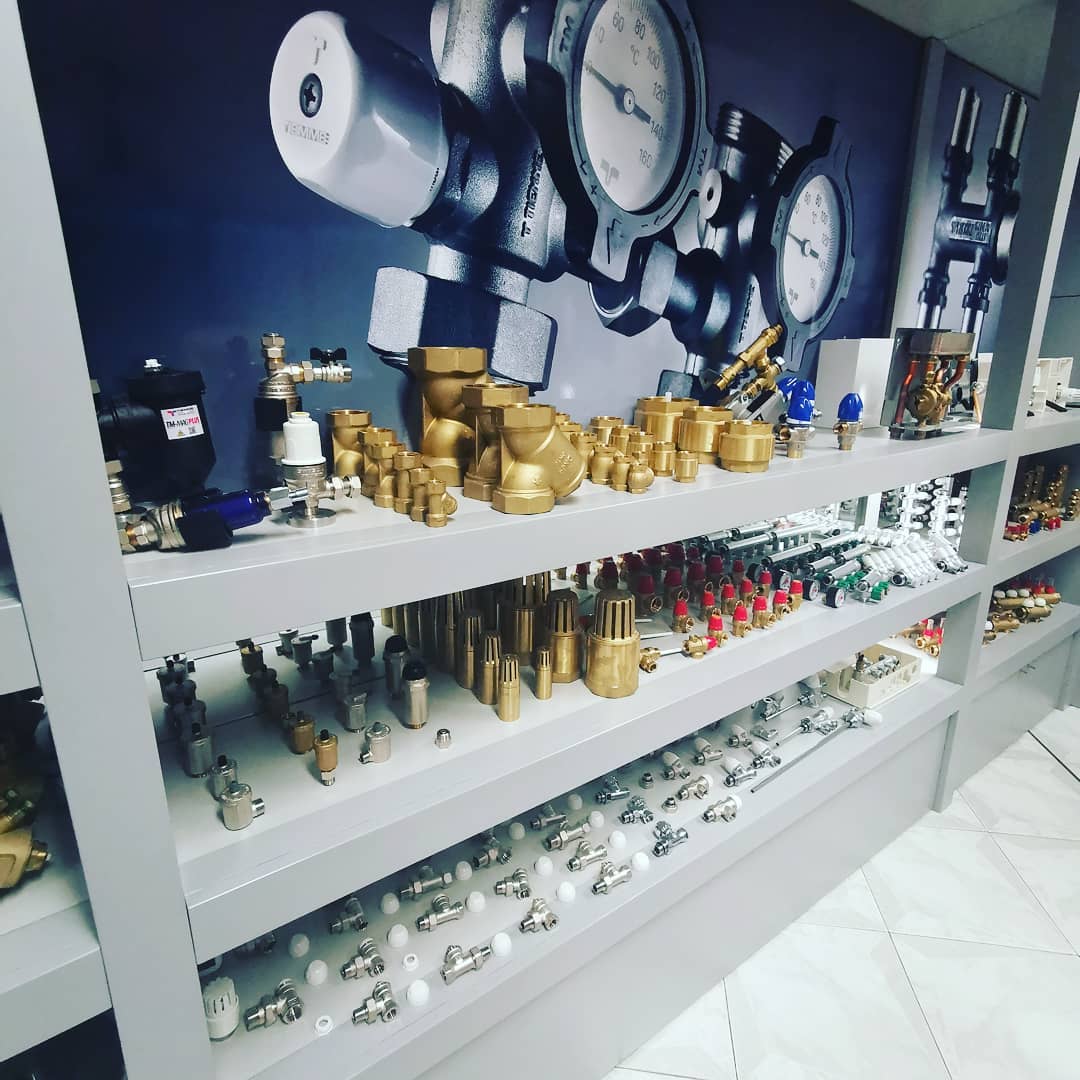

Ассортимент трубопроводной арматуры (Фото: Instagram / sanimpex)

Разновидности

Трубопроводная арматура классифицируется зависимо от разных факторов. По предназначению:

1. Предохранительные. Защищают магистрали от резких перепадов давления. Благодаря автоматике происходит сброс избыточного давления.
2. Запорные. Предназначены для перекрытия потока жидкости или газа. Работают в двух положениях — закрыто, открыто.
3. Соединительные. Чаще имеет накидные гайки, которые упрощают процесс подключения.
4. Регулирующие механизмы. По конструкции похожи на запорные детали, но могут регулировать интенсивность подачи жидкости, газа.
5. Распределительные. Предназначены для подключения дополнительных контуров к общей магистрали, создания отдельных ответвлений.

В отдельную группу можно выделить комбинированную арматуру. Она предназначена для сборки сложных систем. Может выполнять одновременно несколько задач. Имеет дополнительные элементы.

Виды трубопроводной арматуры зависимо от конструкции:

• Задвижки — подходят для установки на контуры с низким давлением рабочей среды. Работают только в положении закрыто/открыто. Для изменения положения нужно использовать специальный вентиль, который нужно поворачивать.
• Вентили — запорная, регулирующая арматура. Позволяет полностью перекрывать поток жидкости или регулировать его. Меняется положение вручную, путем поворота ручки.
• Клапаны — детали, которые перекрывают поток при повышении давления. Могут устанавливаться в тех местах, где нужно изменять направление потока жидкости.
• Краны — конструкции, которые подходят для регулировки, перекрытия, изменения направления потока рабочей среды. Используются для сборки магистралей подачи жидкости, газа.

Отдельная группа запорной арматуры — задвижки. Устанавливаются на промышленных магистралях. Классифицируются зависимо конструкции, принципа действия на фланцы, задвижки.

Зависимо от способа герметизации выделяется еще три вида конструкций:

1. Сальниковая арматура. Внутри расположена сальниковая набивка. Благодаря ей шпиндель уплотняется.
2. Сильфонные детали. Для уплотнения используется сильфон.
3. Мембранная арматура.

Соединительные детали классифицируются по способу управления. Они могут быть ручными, автоматическими.

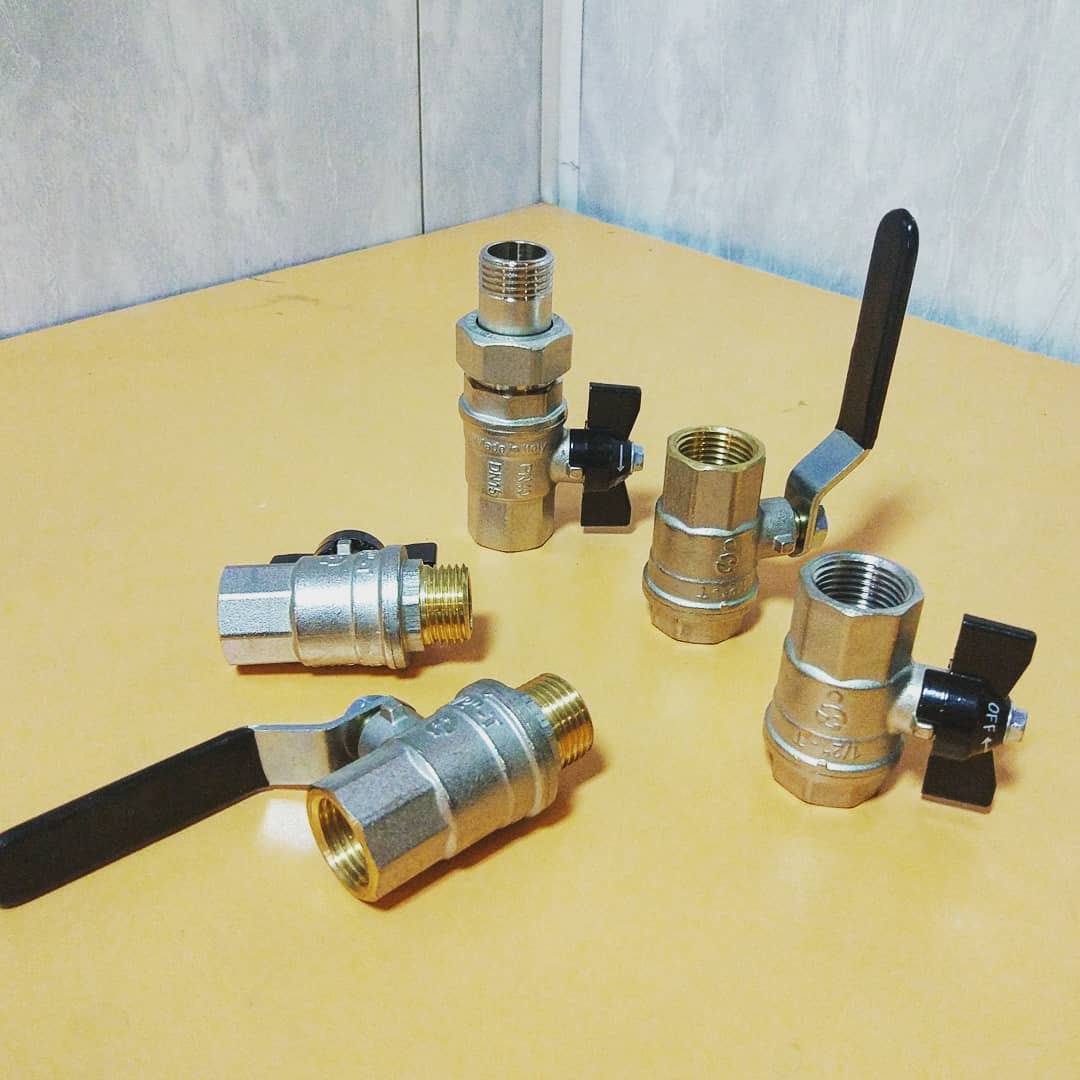

Запорная арматура (Фото: Instagram / sanremo67)

Принципы выбора

Перед покупкой трубопроводной арматуры нужно нарисовать чертеж магистрали. Рассчитать количество точек подключения бытовых приборов, мест соединения отдельных элементов. При выборе нужно учитывать некоторые факторы:

• количество рабочих потоков;
• уровень стабильности рабочего потока, возможные гидроудары, скачки давления;
• рабочий температурный режим.

Тип герметизации деталей нужно выбирать зависимо от вида жидкости, которая будет перемещаться по магистрали.

Преимущества и недостатки

Положительные стороны:

• создание герметичных соединений между отдельными элементами трубопровода;
• возможность подключения бытовых приборов, новых контуров;
• с помощью соединительных деталей можно защитить магистраль от перепадов давления.

Автоматические детали позволяют регулировать рабочий поток без участия человека.

Резиновые уплотнительные прокладки со временем изнашиваются, что приводит к ухудшению герметичности.

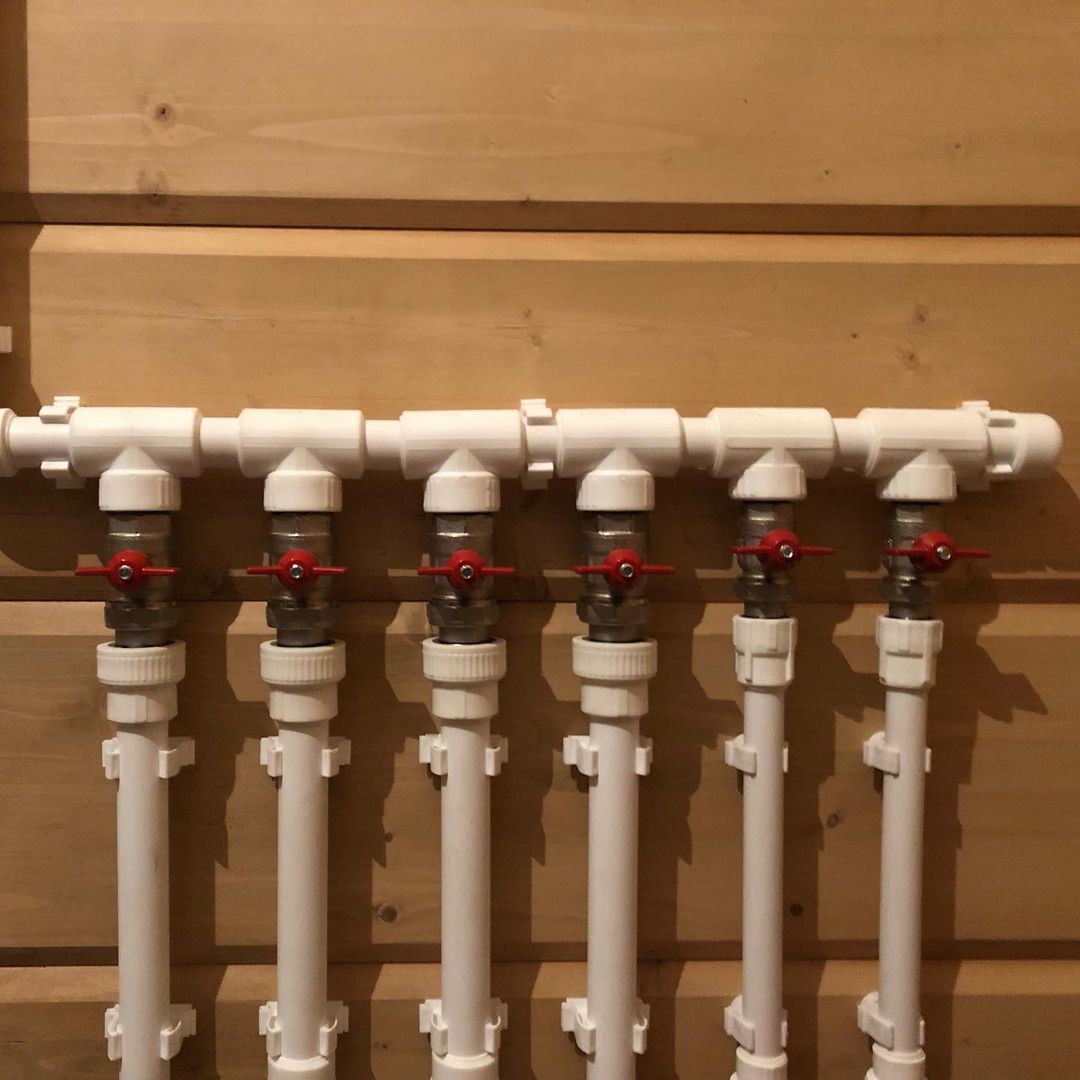

Арматура для системы водоснабжения (Фото: Instagram / integrat_engineering)

Замена и монтаж

Существует несколько способов монтажа трубопроводной арматуры, которые можно выполнить самостоятельно:

1. Детали под сварку. С помощью сварочного оборудования можно получить соединение высокой герметичности, прочности.
2. Муфтовое соединение. Для стыковки отдельных элементов трубопровода применяются муфты, которые имеют внутреннюю резьбу. На торцах труб должна быть нарезана наружная резьба.
3. Соединение с помощью накидной гайки. Такая арматура называется американкой. Подходит для подключения радиаторов, смесителей, бытовых приборов.
4. Фланцевый способ стыковки труб. На торцы трубок закрепляют фланцы, которые соединяются с помощью металлических шпилек, гаек. Между ними размещают резиновую прокладку.

Для замены трубопроводной арматуры необходимо обрезать поврежденное место специальным труборезом, зачистить, обезжирить торцы, поменять деталь на новую.

Без трубопроводной арматуры невозможно собрать магистраль для воды, газов, различных химических веществ. Конструкции применяются для разных целей. Для монтажа можно выбрать один из нескольких способов, зависимо от материала, предназначения деталей.

Источник: trubyda.ru
